Надежная работа системы зажигания в современных китайских автомобилях напрямую определяет динамику, расход топлива и ресурс турбокомпрессора. Бензиновые турбомоторы с непосредственным впрыском Acteco третьего поколения — 1.6 TGDI (индексы SQRF4J16 и SQRF4J16C) и 2.0 TGDI (SQRF4J20 и SQRF4J20C) — устанавливаются на Chery Tiggo 7 Pro Max, Tiggo 8 Pro и 8 Pro Max, Exeed TXL, VX, RX, кроссоверы Omoda C5 AWD, Jaecoo J7 и Jetour T2. Качественные свечи chery 1.6 и 2.0 tgdi работают в экстремальных термодинамических условиях, выдерживая давление наддува до 1.8 бар и температуру вспышки топливно-воздушной смеси свыше 2200 °C.
В клубных сообществах владельцев и на профильных сервисных станциях не утихают дискуссии: оставаться ли на конвейерных китайских комплектующих Torch или переходить на японские свечи NGK. Разберем технические отличия, заводские артикулы, нюансы калильного числа и алгоритм замены без риска повредить резьбу в алюминиевой головке блока цилиндров.
Специфика зажигания в наддувных моторах Acteco 1.6 и 2.0 TGDI
Архитектура двигателей семейства Acteco создавалась при активном участии австрийской инжиниринговой компании AVL. Моторы оснащены алюминиевым блоком, прямым впрыском топлива с рабочим давлением в рампе до 350 бар и двухканальным турбонагнетателем (типа twin-scroll на двухлитровых модификациях).
Особенности термонагрузок и риск детонации LSPI
В цилиндрах двигателей TGDI топливо впрыскивается непосредственно в камеру сгорания через многоточечные форсунки. На малых оборотах под высокой нагрузкой (например, при резком нажатии акселератора на подъеме при 1500–2200 об/мин) возникает опасность явления LSPI — низкоскоростного предварительного зажигания смеси до проскакивания искры.
Если центральный электрод свечи перегревается или покрывается токопроводящим нагаром, капли масла в смеси с топливом воспламеняются от раскаленной поверхности изолятора. Это порождает разрушительные ударные волны давлением свыше 120 бар, раскалывающие перегородки поршневых колец. О механических особенностях силовых агрегатов читайте в подробном анализе надежность двигателей Chery Acteco 1.6 TGDI и 2.0 TGDI.
Почему прямой впрыск GDI требователен к калильному числу
В отличие от старых моторов с распределенным впрыском MPI, в моторах F4J16 и F4J20 факел бензина омывает непосредственно свечной наконечник. Поэтому здесь применяются «холодные» свечи с высоким калильным числом (индекс 8 по классификации Torch и NGK).
Удлиненная резьбовая часть диаметром M12x1.25 длиной 26.5 мм обеспечивает быстрый отвод тепла от теплового конуса изолятора в массив рубашки охлаждения ГБЦ. Установка свечей со случайным калильным числом 6 или 7 недопустима: раскаленный конус спровоцирует калильное зажигание уже через пару минут активной езды по трассе.
Заводские свечи Chery 1.6 и 2.0 TGDI: маркировка Torch и артикулы
Китайский концерн Zhuzhou Torch Spark Plug Co. является официальным OEM-поставщиком компонентов системы зажигания для конвейеров Chery Automobile. В оригинальных коробках с маркировкой Chery и Exeed лежат именно свечи Torch.
-
Для двигателя 1.6 TGDI (SQRF4J16):
- Заводской номер Chery: F4J16-3707010 (или модификации с индексами AB/AC).
- Каталожное обозначение производителя: Torch LDK8RTIP (код для заказа Torch OE208).
- Конструкция: тонкий центральный электрод из иридиевого сплава диаметром 0.6 мм, боковой электрод с защитной профилированной накладкой, резьба M12x1.25, длина резьбы 26.5 мм, шестигранник под свечную головку 16 мм.
- Межэлектродный искровой зазор: ровно 0.8 мм.
-
Для двигателя 2.0 TGDI (SQRF4J20):
- Заводской номер Chery: F4J20-3707010 (также встречается каталожный индекс F4J20-3707010AB).
- Заводское обозначение детали: Torch LDK8RTIP-B (код Torch OE218).
- Конструкция: биметаллическое исполнение Iridium-Platinum. Центральный электрод изготовлен из иридия, а на боковом заземляющем контакте приварена платиновая площадка. Такая связка повышает ресурс в условиях увеличенного наддува и повышенной цикловой подачи топлива.
- Калильное число: 8 (высокая термостойкость).
- Зазор: 0.75–0.80 мм.
Сводная таблица характеристик и проверенных аналогов NGK
При подборе свечей для кроссоверов Chery Tiggo 8 Pro Max, Exeed TXL и Omoda C5 критически важно соблюдать не только длину резьбы, но и форму теплового конуса.
| Параметр и модификация | Оригинал 1.6 TGDI (Chery / Torch) | Оригинал 2.0 TGDI (Chery / Torch) | Премиум-аналог NGK Laser Iridium | Альтернатива Brisk / Lynx |
|---|---|---|---|---|
| Каталожный артикул | F4J16-3707010 / LDK8RTIP | F4J20-3707010 / LDK8RTIP-B | NGK ILKR7J8 (код 94854) / SILZKFR8D7S | Brisk Premium P34 / Lynxauto SP443 |
| Материал электродов | Иридий (центральный) | Иридий + Платина (Pt-напайка) | Лазерный иридий + платина | Иридий с медным сердечником |
| Диаметр и шаг резьбы | M12 × 1.25 мм | M12 × 1.25 мм | M12 × 1.25 мм | M12 × 1.25 мм |
| Длина резьбовой части | 26.5 мм | 26.5 мм | 26.5 мм | 26.5 мм |
| Размер шестигранника | 16 мм | 16 мм | 16 мм | 16 мм |
| Искровой зазор | 0.80 мм | 0.75 – 0.80 мм | 0.75 – 0.80 мм | 0.80 мм |
| Калильное число | 8 | 8 | 7 / 8 | 8 |
| Рекомендуемый интервал замены | 30 000 км | 30 000 – 35 000 км | 45 000 – 50 000 км | 25 000 – 30 000 км |
Перед установкой любых аналогов сопоставляйте спецификации расходников по официальным каталогам, как это описано в справочнике артикулы расходников Chery Tiggo 8 Pro Max.

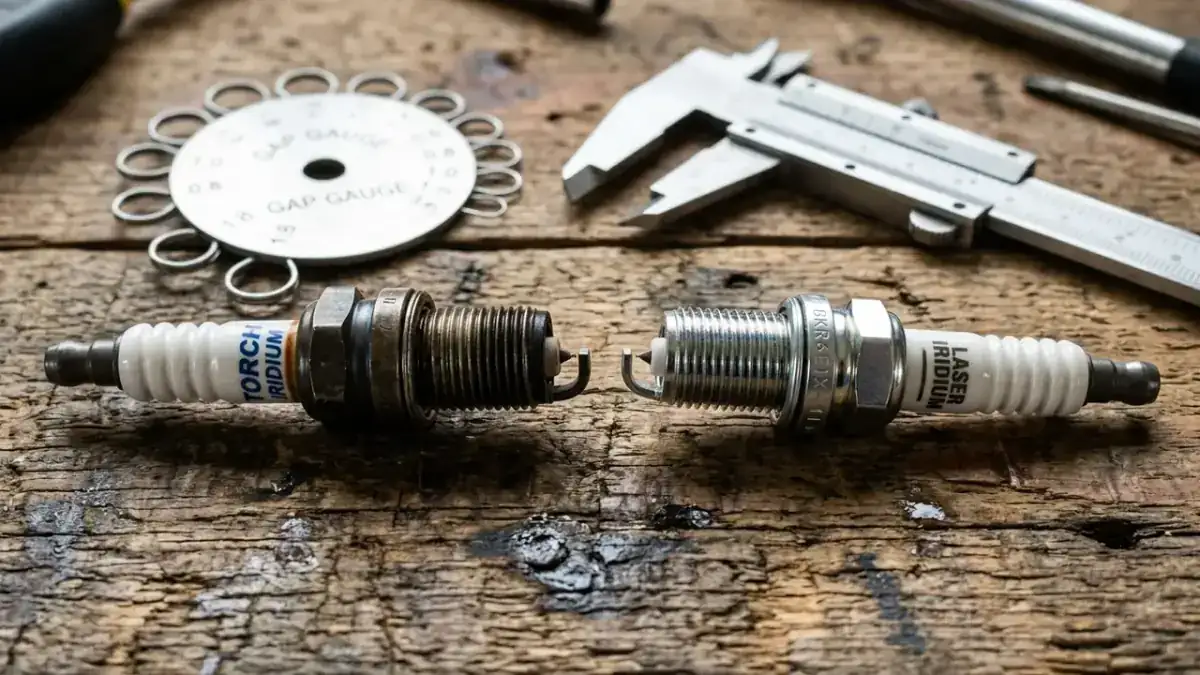

Torch против NGK: честное сравнение ресурса и поведения под наддувом
Владельцы турбированных машин регулярно задаются вопросом, оправдана ли покупка дорогого японского комплекта NGK вместо заводского Torch. Практика сервисных центров показывает четкие закономерности.
Заводской комплект Torch: достоинства и скрытые нюансы
Свечи Torch честно отрабатывают свою стоимость при спокойном стиле вождения и заправке качественным высокооктановым топливом. Их главное преимущество — стопроцентная геометрическая адаптация под геометрию камеры сгорания Acteco.
Однако на российских дорогах выявляются уязвимости:
- Быстрая эрозия зазора: к пробегу 22 000 – 25 000 км искровой зазор из-за естественного уноса иридия расширяется с 0.8 мм до 0.95–1.05 мм.
- Рост напряжения пробоя: чтобы пробить воздушный промежуток 1 мм под давлением наддува 1.5 бар, катушке требуется напряжение свыше 30 кВ вместо расчетных 22 кВ. Начинается перегрев транзисторных ключей в ЭБУ и самих катушек.
- Микропробои изолятора: при частых холодных зимних пусках на керамике Torch иногда появляются темные дорожки коронного разряда.
Преимущества японских серий NGK
Качественные иридиевые свечи NGK Laser Iridium (в частности, модель ILKR7J8 с артикулом 94854) обладают более твердым иридиево-родиевым сплавом центрального электрода. Толщина иглы составляет всего 0.5 мм, что снижает напряжение, необходимое для генерации мощного плазменного канала.
На практике это выражается в следующем:
- Уверенный холодный пуск мотора в морозы до -35 °C.
- Ровная полка тяги без микропровалов в диапазоне 2000–3500 об/мин.
- Стабильный зазор, сохраняющийся в пределах 0.8–0.85 мм вплоть до 50 000 км пробега.
Как отличить оригинальные свечи NGK и Chery от опасных подделок
Высокий спрос на продукцию NGK привел к заполнению маркетплейсов и сомнительных автомагазинов контрафактом низкого качества. Установка подделки в турбомотор с прямым впрыском смертельно опасна: некачественная сварка приводит к отламыванию бокового электрода, который падает в цилиндр и царапает гильзу.
Основные критерии проверки подлинности:
- Качество маркировки на изоляторе: у оригинальных свечей NGK и Torch надпись наносится термопечатью до глазурования. Буквы четкие, не стираются ногтем и растворителем. На подделках краска тусклая, легко соскабливается лезвием.
- Искровой наконечник: у фирменного иридия диаметр острия не превышает 0.6 мм, вокруг сварного шва видна ровная точка лазерной пайки без наплывов металла. У фальшивок электрод заметно толще (около 1.0–1.2 мм), изготовлен из обычного никелевого сплава, обточенного на конус.
- Уплотнительное кольцо: металлическая шайба на оригинале не скручивается по резьбе пальцами. На контрафакте она свободно болтается и легко снимается через резьбу.
- Сопротивление резистора: при проверке мультиметром сопротивление встроенного помехоподавляющего резистора между центральным контактом и острием должно составлять от 4.0 до 6.5 кОм. На подделках тестер показывает либо короткое замыкание (0 Ом), либо бесконечный обрыв.
При отсутствии уверенности в происхождении импортных комплектов безопаснее приобретать заводские детали Chery у официальных дилеров, сверяя номера в руководстве расходники Chery Tiggo 7 Pro Max для планового ТО.
Инструкция по замене: правильный инструмент, зазоры и моменты затяжки
Замена комплекта свечей на моторах Acteco 1.6 и 2.0 не требует разборки впускного коллектора, но требует строгого соблюдения чистоты.

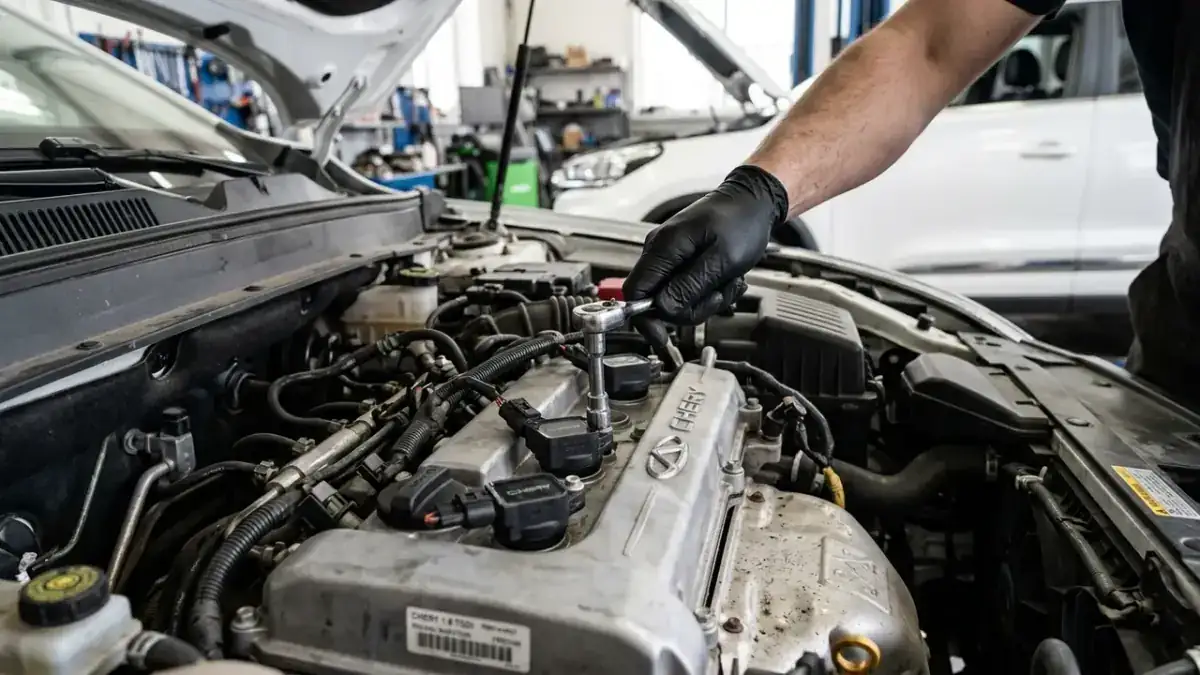

Демонтаж катушек и продувка свечных колодцев
- Все работы проводятся строго на холодном двигателе (температура антифриза и ГБЦ не выше +30…+35 °C).
- Снимают декоративный пластиковый экран двигателя.
- Разъединяют разъемы проводки катушек, предварительно аккуратно сдвинув цветные страховочные фиксаторы назад тонкой шлицевой отверткой.
- Головкой на 8 или 10 мм откручивают крепежные болты индивидуальных катушек зажигания. Вращательными движениями извлекают катушки из глубоких колодцев.
- Обязательный этап: свечные колодцы тщательно продувают сжатым воздухом из пневмопистолета. Песок и пыль, скопившиеся вокруг граней свечей, при выкручивании мгновенно падают в цилиндры, повреждая стенки при первом запуске.
Контроль зазора и протяжка динамометрическим ключом
- Для выкручивания используют тонкостенную свечную головку на 16 мм с резиновым или магнитным фиксатором и удлинитель 150–200 мм.
- Новые свечи перед монтажом проверяют плоским круглым щупом. Зазор должен составлять ровно 0.75–0.80 мм. Подгибать боковой контакт разрешается только специальным пазом свечного ключа без упора в хрупкую иридиевую иглу.
- Свечу аккуратно опускают в колодец с помощью головки или резиновой трубки, наживляя резьбу вручную минимум на 4–5 полных оборотов. Запрещено бросать свечу в глубокий колодец: от удара о дно боковой электрод согнется, полностью перекрыв искровой зазор.
- Затяжку производят динамометрическим ключом моментом ровно 20–25 Н·м.
- На внутреннюю поверхность резинового наконечника катушки наносят тонкий слой диэлектрической силиконовой смазки (Permatex Dielectric Tune-Up Grease), предотвращающий прикипание изолятора и утечку тока.
- Катушки устанавливают на место и фиксируют болтами усилием 8–10 Н·м. При комплексном обслуживании трансмиссии не забывайте также обновлять масло в коробке передач, ориентируясь на мануал замена масла в вариаторе Chery CVT25.
Ошибки монтажа, убивающие катушки зажигания и резьбу ГБЦ
Следование профессиональным слесарным стандартам убережет от непредвиденных расходов:
- Смазывание резьбы графитовой или медной смазкой: смазка резко снижает коэффициент трения в резьбовом соединении. При затяжке динамометрическим ключом по стандартной шкале реальное осевое усилие возрастает на 40–50%, что вытягивает тонкую резьбу M12 из мягкого алюминиевого сплава головки блока. Резьба должна быть сухой и чистой.
- Затяжка свечей «на глаз» обычным воротком: недостаточная затяжка нарушает теплоотвод, что приводит к перегреву свечи и прорыву выхлопных газов через уплотнительное кольцо. Перетяжка с моментом свыше 30 Н·м деформирует корпус свечи, нарушая внутренний зазор изолятора.
- Игнорирование трещин на катушках: если на резиновом изоляторе катушки видны белесые следы пробоя или продольные трещины, простая смена свечи не решит проблему. Катушка продолжит «шить» на корпус ГБЦ под нагрузкой, вызывая ошибку P0300.
- Использование свечей с зазором 1.0–1.1 мм: свечи, предназначенные для атмосферных моторов, в наддувных агрегатах TGDI быстро выводят из строя катушки и вызывают детонационные всплески.
Своевременная замена качественных свечей зажигания через каждые 30 000 км пробега гарантирует моторам Chery 1.6 и 2.0 TGDI паспортную приемистость, отсутствие пропусков зажигания и долговечность цилиндропоршневой группы.
