Популярные в России кроссоверы Haval Jolion, Haval F7 и Haval Dargo в модификациях с полным приводом (4WD) оснащаются современной электрогидравлической муфтой BorgWarner пятого поколения (которая по своей кинематической схеме и принципу гидравлического управления полностью идентична муфте Haldex 5, применяемой на полноприводных автомобилях концерна VAG). Интеллектуальный привод обеспечивает превосходную курсовую устойчивость, уверенный старт на обледенелых покрытиях и высокую проходимость на легком бездорожье.
Однако гидравлический контур подключения задней оси и угловые редукторы требуют регулярного технического ухода. Владельцы нередко сталкиваются с ситуацией, когда уже к пробегу 45 000 – 55 000 км на приборной панели появляется тревожное предупреждение «Система 4WD недоступна», а автомобиль внезапно становится исключительно переднеприводным.
Главная причина этой неприятности — несвоевременная муфта полного привода хавал джолион замена масла в которой должна проводиться строго по регламенту с обязательной очисткой сетки заборника насоса. В данном подробном руководстве мы разберем полный регламент ТО полного привода, устройство узлов, допуски смазок, коды диагностических ошибок и тонкости самостоятельного обслуживания.
Устройство трансмиссионного комплекса 4WD на Haval Jolion и F7
Трансмиссия 4WD на кроссоверах Haval состоит из трех взаимосвязанных агрегатов, каждый из которых работает в собственном масляном объеме:
- Передний угловой редуктор (Power Transfer Unit / раздаточная коробка): соединен с картером роботизированной трансмиссии 7DCT. Передает крутящий момент от главной передачи на карданный вал через коническую гипоидную пару.
- Электрогидравлическая муфта BorgWarner (Haldex 5): установлена на фланце заднего моста. Передача тяги на задние колеса происходит за счет сжатия пакета фрикционных дисков («мокрого» сцепления). Необходимое давление создает электрический насос плунжерного типа, управляемый отдельным блоком управления DEM/AWD.
- Задний межколесный дифференциал (редуктор задней оси): распределяет поступивший через замкнутую муфту крутящий момент между правым и левым задними колесами.
Главная конструктивная уязвимость муфты Haldex 5
В конструкции муфт BorgWarner 5-го поколения инженеры полностью отказались от внешнего сменного масляного фильтра тонкой очистки и гидроаккумулятора давления (которые присутствовали на Haldex 4). Регулировка гидравлического давления в контуре сжатия дисков теперь осуществляется исключительно за счет изменения скважности управляющих импульсов и частоты вращения электронасоса.

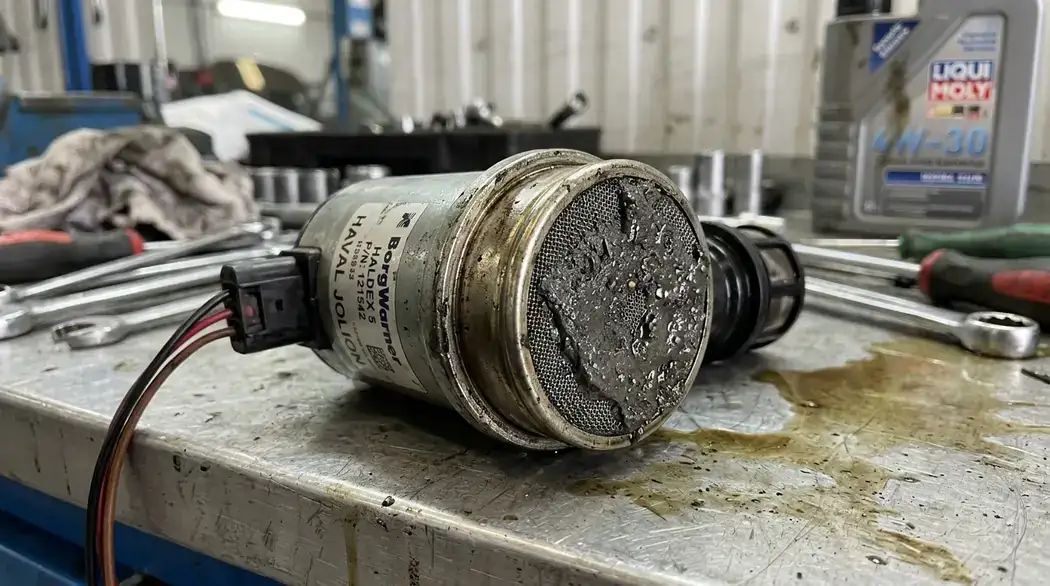

У этого упрощения есть критический эксплуатационный минус: продукты естественного трения и износа фрикционных накладок (графитовая и металлическая пыль) непрерывно циркулируют во всем масляном объеме. Со временем этот шлам оседает на микросетке масляного заборника насоса, запечатывая ее плотной серо-черной мазеподобной пленкой.
Почему опасно игнорировать замену масла в муфте и мостах?
Эксплуатация кроссовера с забитой сеткой насоса приводит к тяжелым техническим последствиям:
- Перегрев и сгорание электронасоса BorgWarner. При запечатанной сетке насос работает в режиме тяжелого масляного голодания. Обороты электродвигателя возрастают до максимума, обмотка статора перегревается и оплавляется, замыкая цепь питания. Стоимость нового насоса в сборе доходит до 35 000 – 50 000 рублей.
- Появление рывков и пинков в трансмиссии. Из-за пульсаций давления при прохождении масла через забитую сетку пакет сцепления смыкается скачкообразно, вызывая ощутимые удары по кузову при интенсивном разгоне.
- Преждевременный износ фрикционных дисков. Отработанное масло с взвесью абразива теряет фрикционные характеристики, диски начинают проскальзывать при высокой нагрузке в снегу и перегреваются.
- Гул гипоидных пар редукторов. В переднем угловом редукторе и заднем дифференциале Haval заводское масло также быстро вырабатывает свой ресурс, насыщаясь стальной стружкой от шестерен.
Характерные диагностические коды ошибок (DTC) при поломке:
При диагностике сканером (Autel, Launch или дилерским Haval GWM) в блоке DEM/4WD фиксируются следующие ошибки:
C1113-07— Механическая неисправность гидравлического насоса полного привода (AWD Pump Mechanical Failure).C1112-04— Внутренний сбой по давлению гидравлического контура муфты.U0102— Потеря связи с модулем управления раздаточной коробкой / трансмиссией 4WD.
Сервисный регламент и заправочные объемы 4WD
В официальных дилерских регламентах ТО сроки обслуживания муфты полного привода нередко размыты фразами о «проверке состояния». Однако российские условия (морозы, реагенты, частые пробуксовки) требуют строгого графика:
- Первое обслуживание муфты и редукторов: на пробеге 30 000 – 35 000 км.
- Последующие интервалы: каждые 35 000 – 40 000 км или раз в 3 года.
- При регулярных оффроуд-поездках и глубоком снеге: каждые 25 000 км.
Сводная таблица объемов и смазочных материалов:
| Агрегат трансмиссии 4WD | Требуемый допуск масла | Каталожный артикул | Объем заливки |
|---|---|---|---|
| Муфта BorgWarner (Haldex 5) | Спецжидкость Haldex Fluid | Haval 2409300-K00-A1 / Ravenol AWD-H | 650 – 750 мл |
| Передний угловой редуктор (раздатка) | Синтетика API GL-5 SAE 75W-90 | ZIC GFT 75W-90 / Motul Gear 300 | 550 – 650 мл |
| Задний межколесный дифференциал | Синтетика API GL-5 SAE 75W-90 | Shell Spirax S6 AXME 75W-90 | 700 – 800 мл |
Рекомендуемые масла и необходимые расходники
Для проведения качественного ТО полного привода подготовьте:
- Для муфты подключения задней оси:
- Оригинал: Haval Haldex Oil (артикул 2409300-K00-A1, 1 л).
- Проверенные аналоги: RAVENOL AWD-H Fluid (арт. 1211140-001), VAG G 060 175 A2, Febi Bilstein 101161.
- Для раздатки и заднего редуктора:
- Качественное полностью синтетическое гипоидное масло API GL-5 SAE 75W-90 (потребуется 2 канистры по 1 литру на оба узла).
- Расходные материалы:
- Комплект уплотнительных резиновых колец насоса BorgWarner (2 штуки).
- Баллон очистителя тормозов и сцепления (500 мл) для вымывания шлама из картера.
- Шприц Жане на 150–200 мл с гибкой прозрачной трубкой.
Пошаговая технология обслуживания полного привода Haval Jolion
Работы выполняются на смотровой яме или гидравлическом подъемнике:
- Демонтируется металлическая защита днища и пластиковые грязезащитные кожухи.
- Слив масла из редукторов:
- Откручиваются заливочные и сливные пробки переднего углового редуктора и заднего дифференциала.
- Магнитные пробки очищаются от стружки, заливается свежее масло 75W-90 до нижней кромки заливочного отверстия.
- Обслуживание муфты BorgWarner:
- Откручивается верхняя контрольно-заливная пробка муфты.
- Откручивается нижняя сливная пробка, отработанная темная жидкость сливается в мерную тару.
- Аккуратно отсоединяется электрический разъем питания насоса.
- Откручиваются 2 винта крепления электронасоса, насос осторожно извлекается покачивающими движениями (будьте готовы — выльется еще около 100 мл остатков масла).
- Промывка и очистка:
- Сетка заборника насоса обильно промывается очистителем тормозов и продувается сжатым воздухом до идеальной чистоты металлической сетки.
- Через посадочное отверстие насоса струей очистителя тормозов вымывается скопившийся на дне картера шлам.
- Сборка и заправка:
- Насос монтируется обратно с новыми резиновыми уплотнениями, болты затягиваются с моментом 6–8 Нм.
- Подключается разъем питания.

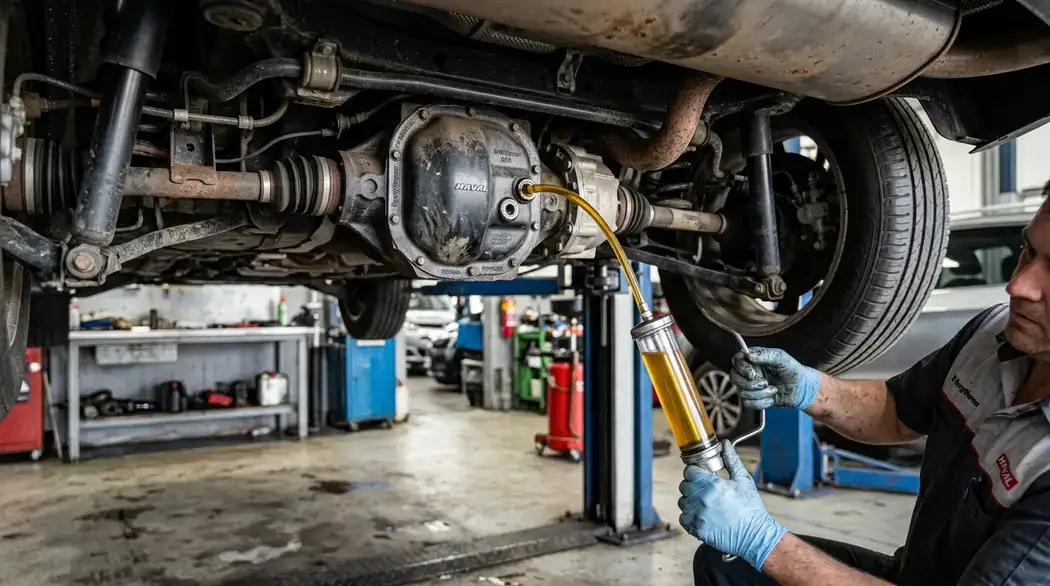

- Через заливочное отверстие шприцем закачивается свежее масло Haldex до появления перелива.
- Закручивается контрольная пробка.
- Прокачка и адаптация сканером:
- Через диагностический сканер в блоке 4WD активируется процедура прокачки насоса (Pump Test / Calibration) для стравливания воздушных пробок в гидроблоке.
- Контрольная пробка откручивается повторно и при необходимости доливается 30–50 мл масла до полного уровня.
Регулярная замена масла и обязательная чистка насоса BorgWarner на Haval Jolion и Haval F7 полностью исключают риск сгорания насоса, обеспечивают мягкое подключение задних колес и гарантируют уверенность на заснеженных зимних трассах.
