Семиступенчатая роботизированная коробка передач с двумя «мокрыми» сцеплениями GW7DCT450 (разработка концерна Great Wall Motor совместно с инженером Герхардом Хеннингом) устанавливается на подавляющее большинство популярных моделей марки в РФ: кроссоверы Haval F7, F7x, Dargo, внедорожники H6 и полноприводные модификации Jolion 4WD. Агрегат способен переваривать крутящий момент до 450 Н·м и славится хорошей выносливостью.

Однако долговечность роботизированной трансмиссии напрямую зависит от качества и чистоты рабочей жидкости. В отличие от коробок передач с раздельными полостями, в коробке 7DCT450 применен единый общий контур: одно и то же масло смазывает шестерни редуктора, охлаждает фрикционные диски обоих сцеплений и циркулирует под высоким давлением через прецизионные соленоиды гидроблока мехатроника.

Качественное масло для робота 7DCT Haval исключает перегрев сцеплений и предотвращает появление пинков при переходе с 1-й на 2-ю передачу. Ниже собраны официальные допуски, проверенные аналоги, точные заправочные объемы, регламентные моменты затяжки и пошаговая методика выставления уровня.

Сводная таблица: спецификации жидкостей для робота Haval 7DCT450

Для удобного подбора оригинальных масел и проверенных аналогов используйте сводный технический каталог:

Наименование смазочного материалаОфициальный допуск и классБазовая основа жидкостиАртикул для заказа в РФНазначение и температурный диапазон
GWM DCTF-1 (Оригинал Great Wall)Заводская спецификация GWM 7DCTСинтетика с антифрикционным пакетом1500085-X08 (1 л) / 2166Заводская конвейерная заливка (Shell DCT 11), стабильность сцепления
Fuchs TITAN FFL-4Специализация под мокрые DCTПремиальные ПАО-базовые масла601426462 (1 л) / 601426479 (4 л)Немецкий эталон термостойкости, идеален при динамичной езде
ZIC Multi DCTFОдобрено для мокрых 7-ступенчатых DCTСинтетическая база VHVI Yubase132640 (1 л) / 162640 (4 л)Превосходная текучесть в сильные морозы до -45°C, доступная цена
Motul Multi DCTFСпецификация Dual Clutch Transmission100% синтетика Technosynthese105786 (1 л) / 105787 (4 л)Высокая устойчивость к сдвигу, защита соленоидов от нагара
Castrol Transmax DualДопуски мокрых преселективных КППСинтетическая композиция Smooth Drive15D954 (1 л) / 15D955 (4 л)Мягкое смыкание пакетов сцеплений при интенсивных разгонах
Ravenol DCT/DSG FluidСоответствие GWM 7DCT / Shell DCT-WСинтетическая рецептура PAO1211109-001 (1 л) / 1211109-004 (4 л)Защита от подделок кодом проверки, антиокислительная стабильность

[!IMPORTANT] Если вы хотите точно оценить общие эксплуатационные расходы на обслуживание трансмиссии, моторные масла, налог и страховку на несколько лет вперед, воспользуйтесь нашим калькулятором стоимости владения автомобилем.

Конструктивные особенности смазки 7DCT450: почему нельзя заливать обычный ATF

Некоторые неквалифицированные сервисы предлагают заливать в роботизированные коробки универсальные жидкости для классических гидромеханических автоматов (ATF Dexron VI или Mercon). В преселективном агрегате Haval это приводит к катастрофическим последствиям уже через 1 000–3 000 км пробега.

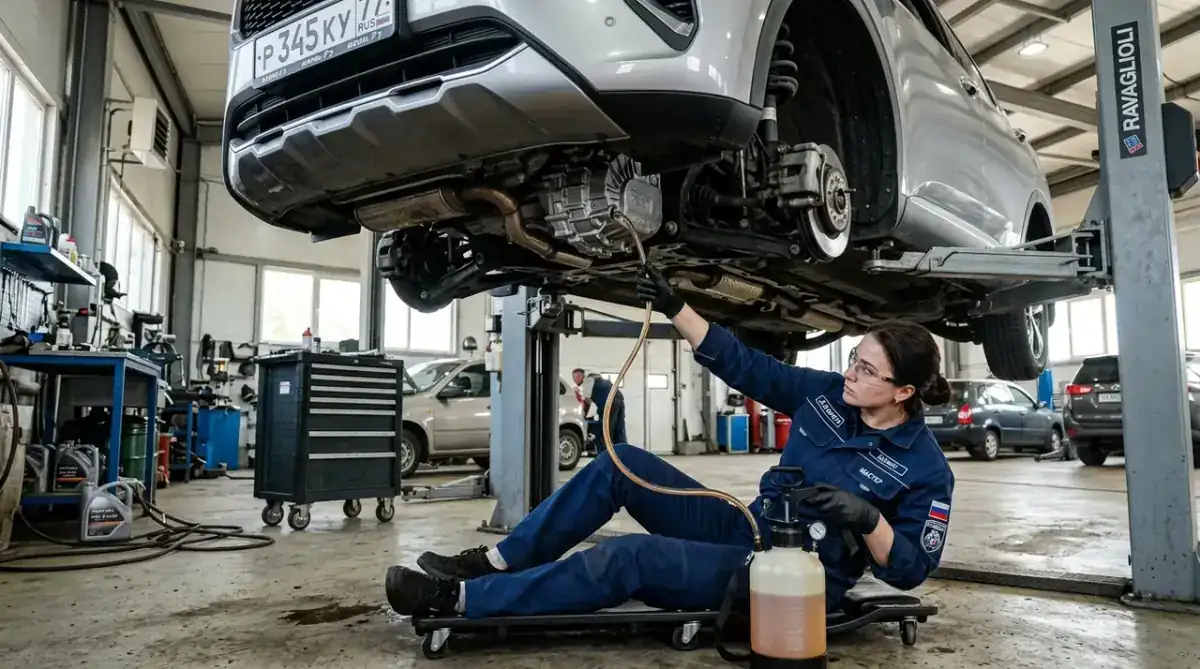

Заправка свежей трансмиссионной жидкости через специальный нагнетатель в роботизированную коробку Haval F7

  1. Фрикционные свойства для мокрых дисков: Жидкость стандарта GWM DCTF-1 обладает строго сбалансированным коэффициентом динамического и статического трения. Если коэффициент слишком низок (как у обычных ATF), диски сцепления начинают проскальзывать при передаче высокого крутящего момента, вызывая аварийный перегрев пакетов Clutch 1 и Clutch 2. Если коэффициент чрезмерно высок, машина трогается с жесткими ударами и вибрацией по кузову.
  2. Низкая вязкость для быстрых переключений: Кинематическая вязкость оригинального масла при +100°C составляет около 5.5–6.0 мм²/с (Low Viscosity). Низкая вязкость необходима для мгновенного сброса давления в контурах сцеплений, что обеспечивает переключение передач всего за 0.2 секунды.
  3. Защита шестерен и гипоидных пар: В отличие от коробок DSG первого поколения, где механическая часть была отделена от мехатроника, здесь масло омывает массивные косозубые шестерни и дифференциал. Пакет противозадирных присадок (Extreme Pressure) обязан выдерживать давление в пятне контакта зубьев без разрушения химических связей.

Подробнее о регламентах смежных узлов читайте в статье про замену масла в муфте полного привода Haval Jolion и F7.

Расходные материалы: внешний фильтр и уплотнители

При обслуживании коробки передач GW7DCT450 одной лишь замены жидкости недостаточно. В корпусе трансмиссии реализована двухступенчатая система очистки:

  • Внутренний сетчатый заборник: Металлопластиковый фильтр грубой очистки находится глубоко внутри картера на входе маслонасоса. Его замена требуется только при капитальном ремонте коробки со снятием и располовиниванием корпуса.
  • Внешний сменный картридж тонкой очистки: Наружный пластиковый цилиндрический стакан с фильтрующим элементом расположен на верхней/боковой поверхности корпуса коробки.
    • Оригинальный артикул GWM: 1501103-X80 (ранний номер 1500086-X08).
    • Резиновое уплотнительное кольцо: 1500087-X08 (обязательно меняется при каждом откручивании стакана).
    • Проверенные качественные аналоги: Marshall ML6450, Miles E100450.

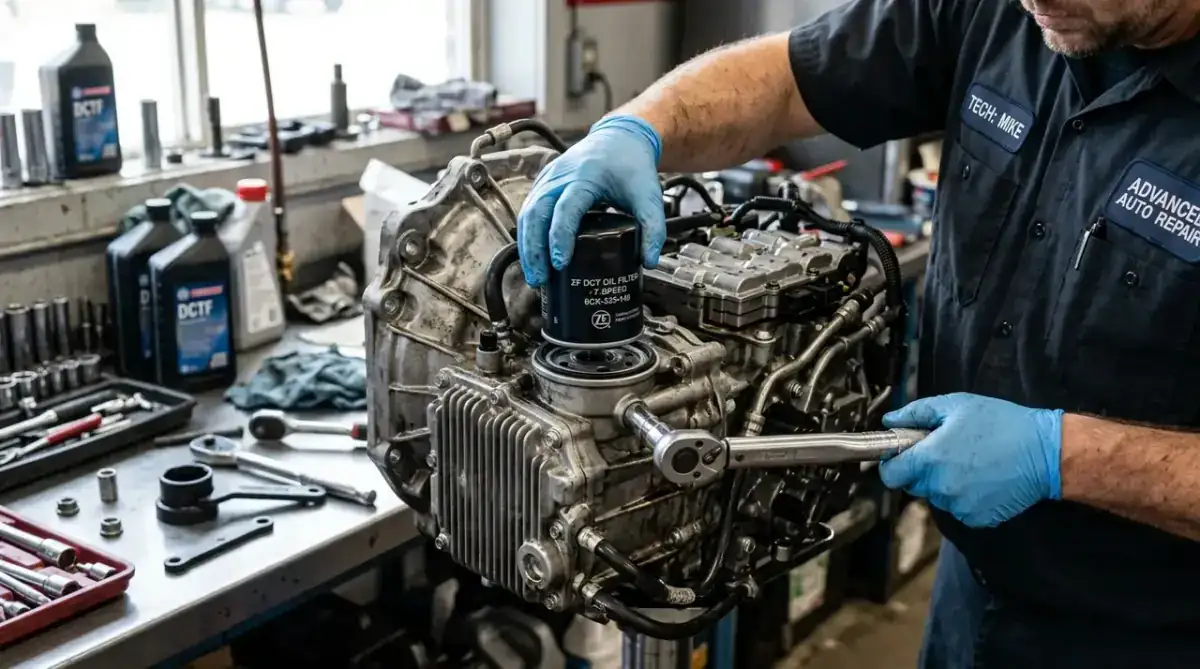

Установка нового картриджа внешнего фильтра трансмиссии с затяжкой динамометрическим ключом

[!WARNING] Корпус внешнего фильтра изготовлен из термостойкого пластика. Затягивать его разрешено только динамометрическим ключом с усилием ровно 25 Н·м. Категорически запрещено перетягивать корпус воротком: пластиковый фланец лопается по резьбе, что провоцирует мгновенный выброс масла под давлением прямо во время движения по трассе.

Сливная и контрольная пробки

  • Сливная пробка картера (M14×1.5): Заводской номер болта 1500084-X08. Медная уплотнительная шайба 1500088-X08 (размер 14×20×1.5 мм, аналог Elring 115.100) меняется при каждом сервисе. Момент затяжки болта: 28–30 Н·м.
  • Контрольно-переливная пробка уровня: Момент затяжки составляет 20–22 Н·м.

Детальный разбор других расходных деталей для технического обслуживания кроссовера можно изучить в руководстве по расходникам Haval Jolion.

Пошаговая инструкция по замене масла и выставлению уровня

Для качественного проведения масляного сервиса в коробке 7DCT450 потребуется подъемник или смотровая яма, заправочный шприц или пневмонагнетатель со шлангом, емкость со шкалой для замера слитого объема и диагностический сканер.

Слив старой жидкости

  1. Совершите короткую поездку длительностью 10–15 минут для взвешивания продуктов износа в объеме масла, затем установите автомобиль на подъемник строго горизонтально.
  2. Снимите штатную защиту картера двигателя и пыльники моторного отсека.
  3. Открутите сливную пробку в нижней точке картера КПП и слейте отработанное масло в мерную емкость. В норме самотеком вытекает от 4.5 до 4.8 литра.
  4. Оцените цвет и запах жидкости: темно-коричневый цвет допустим, но присутствие горелого запаха или крупных металлических стружек на магнитном наконечнике пробки указывает на износ пакетов сцеплений.
  5. Очистите магнит пробки от пыли, установите новую медную шайбу и затяните пробку усилием 28–30 Н·м.
  6. Открутите пластиковый стакан внешнего фильтра, извлеките старый картридж, очистите посадочное место очистителем тормозов, установите новый фильтр 1501103-X80 со свежим кольцом и затяните моментом 25 Н·м.

Заливка нового масла

Заливка свежей жидкости производится через боковое контрольно-заливное отверстие трансмиссии с помощью изогнутого штуцера нагнетателя. Залейте в коробку ровно 5.0 литров свежего масла (на 200–300 мл больше расчетного объема слитого масла), после чего временно наживите пробку.

Процедура точного выставления уровня по температуре

Выставление правильного уровня — самый ответственный этап всей процедуры:

  1. Подключите диагностический сканер к разъему OBD2 и войдите в блок управления трансмиссией (TCU). Выведите на экран параметр текущей температуры масла в КПП (Transmission Oil Temperature).
  2. Запустите двигатель на холостых оборотах. Удерживая педаль тормоза, переведите селектор передач по всем положениям: P → R → N → D с задержкой в каждом режиме по 5–7 секунд. Это необходимо для полного заполнения каналов гидроблока и теплообменника.
  3. Верните селектор в положение P и оставьте мотор работать на холостом ходу.
  4. Дождитесь прогрева масла в коробке до температуры строго +40°C … +45°C (максимально допустимый предел — +50°C).
  5. Не глуша двигатель, открутите контрольно-переливную пробку на заведенном автомобиле:
    • Если масло вытекает плотной струей — дайте излишку стечь до момента, пока струя не превратится в тонкую прерывистую нить или редкие капли.
    • Если масло не вытекает вовсе — через заливочный шланг долейте еще 300–500 мл жидкости до появления вытекающей струи.
  6. Как только струя перейдет в капли при температуре масла в диапазоне +40…+50°C, закрутите контрольную пробку с новой шайбой и затяните моментом 20–22 Н·м.
  7. Заглушите двигатель и протрите корпус трансмиссии насухо.

[!TIP] Категорически запрещается откручивать контрольную пробку уровня на заглушенном двигателе: при остановленном маслонасосе из коробки выльется более 1.5 литра необходимой жидкости, что приведет к моментальной аварийной блокировке мехатроника при первой же попытке тронуться.

Адаптация сцеплений после масляного сервиса

После замены масла и фильтра вязкость рабочей среды существенно возрастает по сравнению со старой отработанной жидкостью. Блок управления TCU сохраняет в энергонезависимой памяти старые параметры адаптации давления на штоках сцеплений, рассчитанные под изношенное масло.

В результате без проведения электронной калибровки владелец может столкнуться с толчками при включении первой передачи или зависанием оборотов при плавном старте.

В диагностическом меню сканера (Launch X431, Autel, Scanmatik) выберите сервисные функции блока управления коробкой передач:

  1. Reset Oil Degradation Counter (сброс счетчика старения трансмиссионного масла).
  2. Clutch Kiss-Point Adaptation (обучение точек касания фрикционных дисков сцеплений).
  3. Процедура калибровки проводится на прогретой коробке передач (+50…+70°C) с затянутым стояночным тормозом и нажатой педалью тормоза на холостом ходу. Программа поочередно смыкает диски K1 и K2, фиксируя падение оборотов коленвала и записывая точные токи открытия соленоидов.

О причинах появления рывков и скрытых неисправностях роботизированных трансмиссий китайских кроссоверов подробно рассказано в обзоре проблем и надежности робота Haval 7DCT и руководстве по обкатке коробок DCT.

Реальный регламент замены масла в российских условиях

В официальных регламентах технического обслуживания дилеры указывают интервал смены жидкости в коробке 7DCT450 на пробеге 60 000 км. Однако российские условия эксплуатации диктуют иные правила:

  • Моточасы в пробках: При средней скорости движения в мегаполисе 20–22 км/ч к пробегу 60 000 км трансмиссия нарабатывает почти 3 000 моточасов. При этом диски сцепления постоянно проскальзывают в режимах ползучего движения со скоростью 3–7 км/ч, нагревая масло до +95…+105°C.
  • Зимние пробуксовки: Попытки выбраться из снежного плена «враскачку» приводят к локальному термическому шоку фрикционов, продукты износа которых моментально забивают поры внешнего фильтра.

Опыт профильных клубных техцентров показывает: оптимальный интервал смены масла в роботизированной коробке Haval составляет 40 000 – 45 000 км либо 3 года эксплуатации. При регулярных выездах на бездорожье или буксировке тяжелых прицепов первую замену жидкости и фильтра рекомендуется провести уже на рубеже 30 000 км.

Своевременная замена жидкости со стандартом GWM DCTF-1, контроль температуры при выставлении уровня и регулярная адаптация мехатроника гарантируют мягкие и незаметные переключения передач и продлевают ресурс сцеплений Haval 7DCT450 до 200 000–250 000 км без дорогостоящего ремонта.
