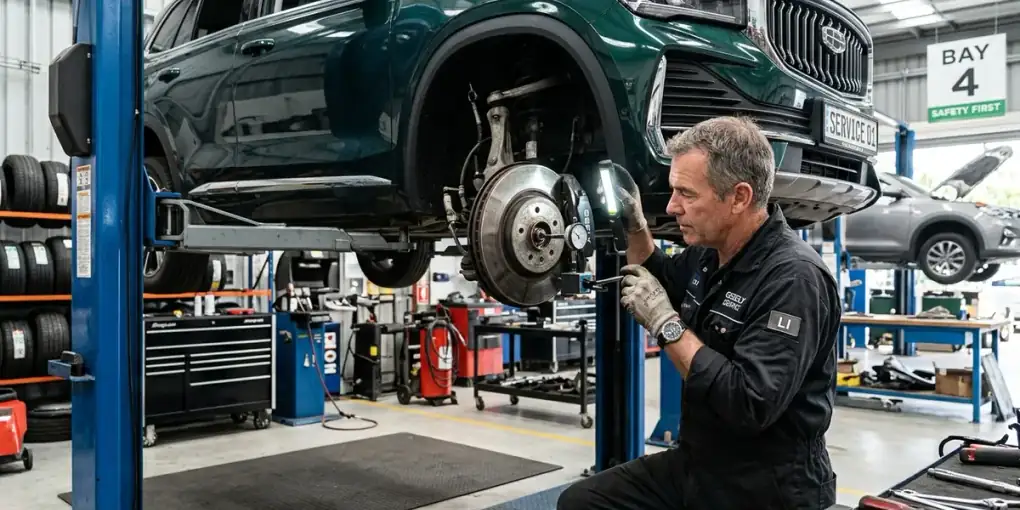

Тормозные диски Geely Monjaro: биение руля на 120

Выезжаешь на скоростной участок платной трассы М-11 «Нева» или обход Тольятти, стрелка спидометра уверенно держит крейсерские 130 км/ч. Машина идет монолитно, шумоизоляция радует тишиной, адаптивный круиз-контроль держит безопасную дистанцию до попутного потока. Впереди неожиданно перестраивается груженый автопоезд, нога привычно прожимает педаль тормоза для плавного сброса скорости — и в этот момент руль буквально вырывает из ладоней частой дробной судорогой. По полу кузова и педали пробегает мелкая резонансная вибрация, а торможение перестает быть прогнозируемым. Сбрасываешь ход до городских 60 км/ч — неприятный симптом почти растворяется, словно механический узел полностью исправен.

С этой специфической поломкой владельцы флагманского кроссовера Geely Monjaro сталкиваются регулярно. Чаще всего неприятность дает о себе знать на пробегах от 10 000 до 25 000 км. На форумах и в клубных чатах проблеме посвящены сотни страниц: официальные дилеры разводят руками, списывая все на перегрев в лужах и отказывая в гарантийном ремонте, либо предлагают бессмысленную поверхностную проточку. Ниже подробно разберем истинные инженерные причины возникновения биения, снимем точные замеры допустимых люфтов и подберем проверенные усиленные тормозные диски geely monjaro, способные без деформаций осаживать тяжелый автомобиль.

Инженерная физика деформации: почему руль бьет именно на 120 км/ч

Чтобы понять природу вибрации, нужно трезво взглянуть на весовые и геометрические характеристики машины. Кроссовер построен на модульной платформе CMA совместной разработки с европейскими инженерами Volvo. Снаряженная масса автомобиля составляет 1865 кг, а полная с пятью пассажирами и дорожными сумками в багажнике вплотную подбирается к 2300 кг. При этом двухлитровый бензиновый турбомотор JLH-4G20TDB мощностью 238 л.с. в связке с восьмиступенчатым гидроавтоматом Aisin TG-81SC провоцирует на динамичную езду.

За остановку этой двухтонной массы на передней оси отвечают чугунные вентилируемые роторы диаметром 345 мм и толщиной 30 мм в паре с плавающими двухпоршневыми суппортами.

Параметр переднего узла	Заводское значение Geely	Сервисный допуск износа
Внешний диаметр ротора	345.0 мм	Номинал (не протачивать ниже 344 мм)
Исходная толщина нового диска	30.0 мм	Минимальный предел (MIN TH): 28.0 мм
Разболтовка ступицы (PCD)	5×108 мм	Шаг резьбы крепежа М14×1.5
Диаметр центрального отверстия (DIA)	63.6 мм	Допуск посадки H7 (плотная посадка)
Глубина ступичной чашки (общая высота)	52.0 мм	Допустимое отклонение вылета: ±0.15 мм
Торцевое биение ступицы без диска	До 0.010 мм	Браковочный предел: 0.015 мм
Торцевое биение диска на ступице	До 0.020 мм	Максимальный допуск: 0.030 мм

Возникает резонный вопрос: почему биение руля при торможении geely monjaro проявляется в узком скоростном коридоре 115–135 км/ч, оставаясь незаметным во дворе или пробке?

Ответ кроется в кинематике колеса и собственной частоте колебаний передней подвески:

1. Частота вращения колеса: При заводском типоразмере шин 245/45 R20 наружный диаметр покрышки равен 728 мм, а длина окружности составляет примерно 2.28 метра. На скорости 125 км/ч (около 34.7 м/с) колесо совершает ровно 15.2 оборота за одну секунду.
2. Резонанс гидроопор и рычагов: Передние L-образные рычаги подвески CMA крепятся к подрамнику через массивные сайлентблоки с гидравлическим демпфером. Собственная резонансная частота колебаний этой связки находится в диапазоне 14–17 Гц.
3. Неравномерность толщины (DTV — Disc Thickness Variation): Когда рабочее полотно имеет даже микроскопический перепад толщины всего в 18–20 микрон (0.018–0.020 мм), поршни суппорта при каждом обороте колеса совершают возвратно-поступательный толчок. Частота гидравлических импульсов в тормозной магистрали на скорости 120–130 км/ч идеально совпадает с резонансом подвески (15 Гц), многократно усиливаясь и выкручивая рулевое колесо через шарниры рулевой рейки.

Второй скрытый фактор — кристаллический перенос цементита. Базовые тормозные диски geely monjaro отливаются из относительно мягкого серого чугуна марки HT250 с пластинчатым графитом. Штатные конвейерные накладки относятся к жесткому полуметаллическому составу с высоким содержанием железного порошка.

Когда после пары динамичных замедлений водитель встает на светофоре или в заторе, удерживая ногу на педали, температура в пятне контакта подскакивает выше 650 градусов Цельсия. Углерод из связующих смол фрикциона проникает в разогретую кристаллическую решетку чугуна, превращая феррит в сверхтвердый карбид железа — цементит. Этот участок перестает стираться равномерно с остальным диском, обретает иной коэффициент трения и при каждом обороте создает микроудар колодки. Грамотный регламент обслуживания ходовой части и смежных систем доступен в статье регламент ТО и расходники Geely Monjaro.

Оригинальные артикулы, каталоги и дилемма с платформой Volvo

Заводской артикул передних тормозных дисков Geely Monjaro в официальной номенклатуре автопроизводителя — 4048087000 (поставляется поштучно). Оригинальный комплект передних тормозных колодок маркируется кодом 4048086000. Скоба переднего суппорта имеет индекс 4048086200.

Многие владельцы пытаются сэкономить либо найти брендовую замену, ориентируясь на кросс-номера шведских кроссоверов Volvo XC90 и XC60 второго поколения на платформе SPA. Действительно, диаметр 345 мм, толщина 30 мм, пять посадочных отверстий с разболтовкой 5×108 и диаметр ступицы 63.6 мм кажутся абсолютно идентичными.

Однако здесь кроется серьезный конструктивный капкан:

• У оригинального диска Geely общая высота (глубина тарелки) составляет ровно 52.0 мм.
• У большинства европейских дисков Volvo (артикулы 31471811, 31400764) общая высота тарелки равна 52.2 мм или 52.4 мм.

Разница всего в две-четыре десятых миллиметра смещает центральную ось вращения ротора относительно паза удерживающей скобы суппорта. Наружная колодка начинает прижиматься к диску с постоянным легким перекосом, нарушая теплоотвод и гарантируя свист при торможении. Заказывать европейские диски вслепую без точной проверки вылета категорически противопоказано.

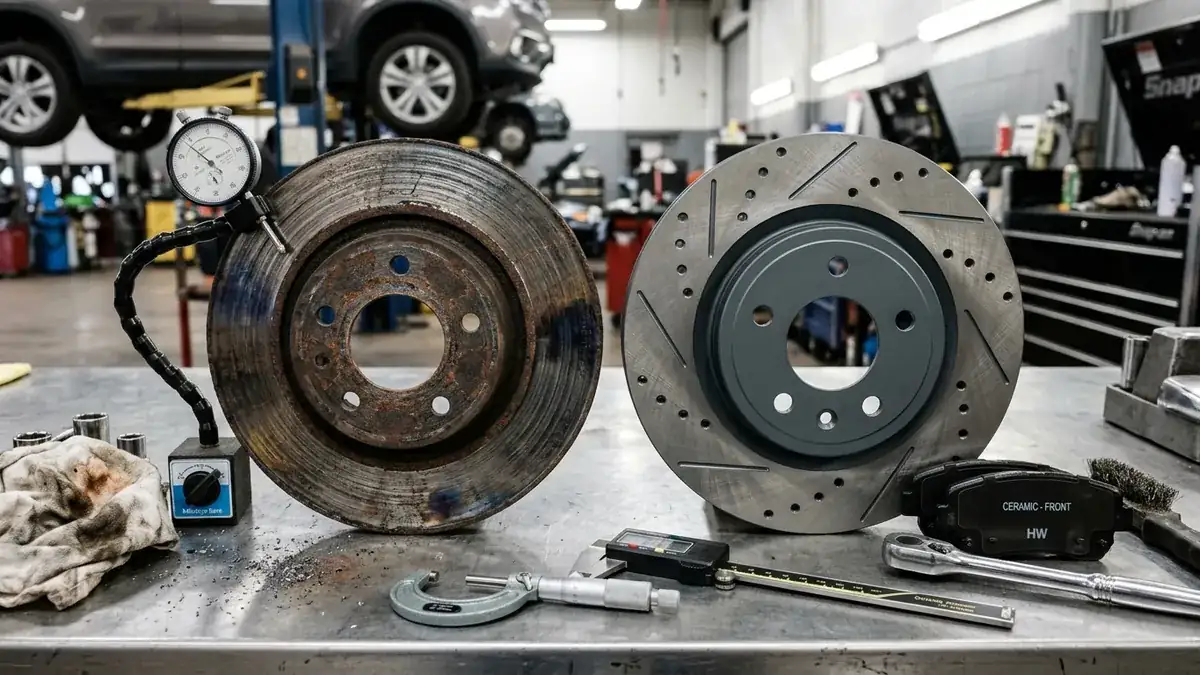

Проверенные альтернативы: рейтинг выносливых решений

Если штатные диски отходили свое и начали дрожать, возвращаться к покупке оригинального чугуна за немалые деньги бессмысленно. На рынке сформировался надежный пул усиленных роторов из высокоуглеродистого чугуна (High Carbon), рассчитанных на повышенные термические нагрузки:

1. DBA Street Series T2 (артикул DBA3026S): Эталон австралийской инженерии. Изготавливается из запатентованного термоустойчивого сплава XG150 с плотной структурой графита. Внутри диска реализована матричная система вентиляции «лапа кенгуру» (Kangaroo Paw), обеспечивающая на 20% более быстрый теплообмен по сравнению с обычными радиальными перемычками. Фирменные радиальные канавки T2 эффективно отводят газовую подушку и продукты износа.
2. Trialli PRO (артикул DF 1317s): Высокоуглеродистый сплав с молибденовым легированием и фрезерованными направленными насечками. Отличное соотношение цены и долговечности для повседневной смешанной эксплуатации. Предотвращает образование пятен цементита при резких температурных перепадах.
3. Monaer Performance (артикул M61161): Популярная разработка китайских тюнеров под тяжелые кроссоверы. Комбинирует сквозную перфорацию для быстрого охлаждения и дугообразные насечки для самоочистки накладок. Роторы проходят прецизионную динамическую балансировку на станке еще на заводе.

Что касается колодок, на тяжелом кроссовере отлично зарекомендовали себя низкометаллические и керамические составы Hankook Frixa S1 (артикул S1H28), корейские Sangsin Brake Hardron (артикул HP4382) с арамидным волокном и европейские TRW GDB2214. Они бережно взаимодействуют с чугуном и практически не пылят графитовой сажей на колесные ободья.

Почему проточка у дилера помогает лишь на две тысячи километров

Первое, что предлагают на официальных станциях технического обслуживания при жалобе на вибрирующий руль — снять диски и проточить их на токарном станке. Услуга стоит 4000–6000 рублей за ось и создает иллюзию легкого решения. Действительно, выехав из ворот сервиса, водитель ощущает былую мягкость педали. Но спустя 1500–3000 км биение руля со 120 км ч monjaro неизменно возвращается с удвоенной силой.

Причины провала традиционной токарной проточки обусловлены физикой металла:

• Базирование не по ступице: Стационарный токарный станок фиксирует диск через центральное посадочное отверстие. Но реальная плоскость вращения на машине задается фланцем ступицы. Если на ступичном фланце есть отклонение хотя бы в 0.015 мм из-за неровной затяжки или микрокоррозии, идеально проточенный диск при установке на колесо даст суммарное биение 0.040–0.050 мм.
• Критическая потеря теплоемкости: Исходная толщина диска равна 30 мм, а минимальный допуск износа — 28 мм. Рабочий диапазон составляет всего два миллиметра. Если диск уже успел стереться до 29.2 мм, снятие по 0.3 мм резцом с каждой плоскости оставляет толщину около 28.6 мм. Теплоемкость детали падает почти на четверть. Тонкий чугун раскаляется докрасна при первом же интенсивном замедлении со 140 км/ч, мгновенно коробясь волной.
• Неустранимые пятна цементита: Твердость карбида железа $F{e}_{3}C$ превышает твердость закаленной инструментальной стали. Токарный резец при проходе по пятну цементита не срезает его, а слегка отгибается и скользит по верхушке, оставляя скрытую волнистость микрорельефа.

Проточка имеет практический смысл только на специализированных мобильных установках типа Pro-Cut, которые монтируются прямо на суппорт машины и ориентируются на ось вращения родного ступичного подшипника. И проводить ее можно только в том случае, если фактическая толщина диска перед обработкой составляет не менее 29.5 мм.

Технологический регламент замены: чистота ступицы и момент 140 Н·м

Свыше 70% повторных случаев биения после покупки новых дорогих дисков вызваны банальным нарушением культуры слесарного монтажа. Замена тормозных элементов на тяжелом современном кроссовере требует ювелирной точности. Любая песчинка или слой ржавчины между сопрягаемыми деталями умножает биение на внешнем 345-миллиметровом радиусе ротора в 4–5 раз.

Пошаговая инструкция правильного монтажа:

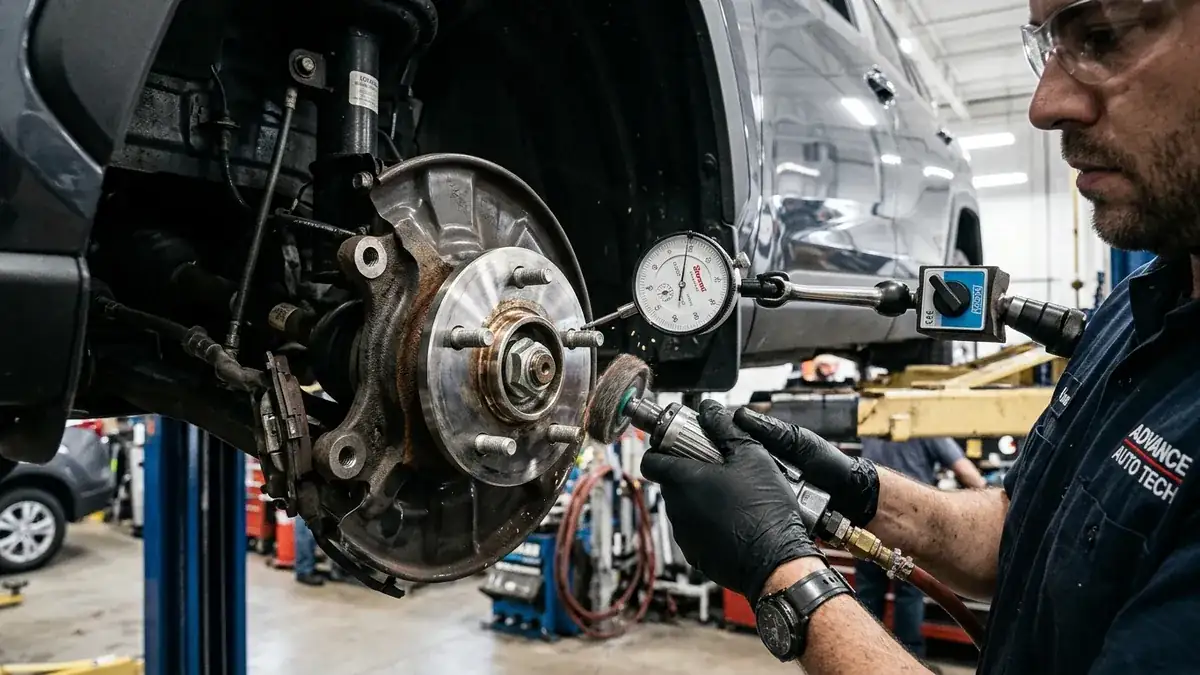

Шаг 1: Подготовка привалочной плоскости ступицы

После демонтажа старого ротора фланец ступицы очищается до чистого металлического блеска. Для этого используются щадящие коралловые круги из пористого карбида кремния на дрели либо ручные металлические кордщетки.

Категорически запрещено сдирать окалину грубыми лепестковыми кругами на болгарке — велик риск срезать плоскость и нарушить геометрию прилегания. Не забудьте также проверить состояние полного привода перед зимой: полезные нюансы описаны в руководстве замена масла в редукторе и угловой передаче Monjaro.

Шаг 2: Прецизионный инструментальный замер биения

Перед установкой нового диска мастер обязан закрепить на поворотном кулаке магнитный штатив с аналоговым индикатором часового типа (ИЧ-10).

Замеры выполняются в два строгих этапа:

1. Ножка индикатора упирается в край ступичного фланца на расстоянии 3–5 мм от внешней кромки. Ступица плавно проворачивается вручную на 360 градусов. Стрелка не должна отклоняться более чем на 0.015 мм. Если биение превышает 0.020 мм, ступичный подшипник деформирован и требует замены в сборе, иначе новые диски заколотят через пару сотен километров.
2. Надевается новый тормозной диск и притягивается к ступице тремя колесными гайками через дистанционные втулки или шайбы. Ножка индикатора ставится на внешнюю рабочую дорожку диска с отступом 10 мм от края. Предельно допустимое отклонение — не более 0.030 мм (в идеале — до 0.020 мм).

Шаг 3: Обслуживание направляющих суппорта и запрет медной смазки

Плавающая скоба суппорта Monjaro перемещается по стальным направляющим пальцам с резьбой М9×1.25, закрытым резиновыми гофрированными пыльниками из этилен-пропиленового каучука (EPDM).

Главная ошибка мастеров старой школы: обильное распыление медного аэрозоля на пальцы и посадочную плоскость ступицы. Минеральные масла в составе медных паст приводят к необратимому набуханию резины EPDM. Пыльник увеличивается в объеме, палец намертво заклинивает в колодце, скоба перекашивается, а внутренняя накладка сгорает в ноль за несколько тысяч километров. На направляющие пальцы наносится исключительно полигликолевая синтетическая смазка (TRW PFG110, Textar Hydra Tec, Febi 31942). Привалочную плоскость ступицы разрешено лишь слегка сбрызнуть тонким слоем керамической или алюминиевой антипригарной пленки.

Шаг 4: Контроль затяжки колес динамометрическим ключом

Колесные болты на Geely Monjaro имеют резьбу М14×1.5 с конусной посадкой. Категорически запрещено намертво протягивать колеса пневматическим гайковертом на шиномонтаже. Пневмопистолет выдает неконтролируемый момент свыше 220–250 Н·м с сильным перекосом по сторонам. Из-за неравномерного натяжения резьбы чугунная ступичная чашка диска деформируется еще до того, как автомобиль съедет с подъемника.

Правильный алгоритм:

• Наживить все пять болтов вручную по резьбе.
• Подтянуть крест-накрест ключом до касания конуса диска.
• Опустить машину на колеса и затянуть болты динамометрическим ключом строго с усилием 140 Н·м по схеме «звезда».

Регулярная проверка момента затяжки и своевременное обслуживание двигателя сохранят безопасность на высоких скоростях: ознакомьтесь с материалом допуски моторного масла Volvo VCC RBS0-2AE для Geely.

Шаг 5: Процедура финишной прикатки (Bedding-in)

Любые новые диски и накладки требуют бережного формирования равномерного граничного слоя трения:

• Первые 200–300 км пробега избегайте резких торможений «в пол» со скоростей выше 100 км/ч.
• Проведите серию из пяти-шести плавных замедлений со скорости 80 км/ч до 30 км/ч с небольшим интервалом для естественного охлаждения потоком воздуха.
• Ни в коем случае не держите педаль тормоза зажатой после серии торможений до полной остановки — переведите селектор коробки в паркинг или включите режим Auto-Hold кратковременно.

Резюме для владельца

Вибрация и биение рулевого колеса на скорости 120 км/ч на Geely Monjaro — не мистическая поломка, а закономерный результат сочетания мягкого базового чугуна HT250, тяжелого кузова и специфической геометрии подвески CMA. Пытаться решить проблему проточкой на токарном станке или покупкой очередного комплекта оригинальных дисков — пустая трата времени и бюджета.

Долгосрочное и надежное решение задачи строится на трех правилах:

1. Установка проверенных усиленных дисков из высокоуглеродистого чугуна High Carbon (DBA, Trialli PRO или Monaer) в связке с качественными низкоабразивными колодками.
2. Безукоризненная очистка ступицы с контролем биения индикатором часового типа (не более 0.015 мм на ступице и до 0.030 мм на диске).
3. Протяжка колесных болтов исключительно динамометрическим ключом с паспортным усилием 140 Н·м без использования пневмоинструмента.
