Электрогидравлические муфты полного привода американского концерна BorgWarner (инженерная эволюция узлов Haldex 5-го и 6-го поколений, а также системы NextTrac) стали стандартом для подавляющего большинства полноприводных кроссоверов из Поднебесной. Данным узлом оснащаются бестселлеры российского рынка: Geely Monjaro, Tugella и Atlas AWD, Haval F7, F7x, Dargo и Jolion 4WD, Chery Tiggo 7 Pro Max и Tiggo 8 Pro Max, Omoda C5 AWD, Jaecoo J7 AWD, Jetour T2 и Changan CS75 Plus.

Своевременно подобранное масло для муфты borgwarner и грамотное регламентное обслуживание определяют ресурс дорогостоящего узла. В дилерских сервисных книжках часто встречается формулировка «жидкость рассчитана на весь срок службы автомобиля». Однако реальная практика эксплуатации на российских дорогах показывает: отсутствие сервиса к пробегу 40 000 – 50 000 км оборачивается забитой сеткой насоса, сгоревшим электромотором и отказом задней оси прямо посреди заснеженной трассы.

Принцип работы муфты BorgWarner и разделение полостей смазки

В конструкции полноприводной трансмиссии кроссоверов с поперечным расположением двигателя важно четко разделять два соседних узла, расположенных на задней оси:

  1. Главная передача (задний механический редуктор): содержит гипоидную зубчатую пару и дифференциал. Сюда заливается исключительно густое трансмиссионное масло стандарта SAE 75W-90 API GL-5 (подробнее регламент описан в руководстве по обслуживанию редукторов Geely Monjaro).
  2. Электрогидравлическая муфта BorgWarner (Haldex): пристыкована к картеру заднего редуктора, но имеет полностью изолированную гидравлическую полость. Внутри корпуса муфты расположен пакет фрикционных дисков, работающих в масляной ванне, и электрический центробежный насос высокого давления.

Когда блок управления полным приводом (AWD ECU) фиксирует пробуксовку передних колес или получает сигнал от датчиков ускорения, электронасос нагнетает гидравлическое давление от 15 до 40 бар. Рабочий поршень сжимает пакет дисков, передавая до 50% крутящего момента на заднюю ось.

Масло в муфте выполняет комплекс сложных взаимоисключающих функций:

  • Обеспечивает смазку упорных подшипников и передачу гидравлического давления на поршень;
  • Отводит избыточное тепло от фрикционных накладок при интенсивном буксовании в грязи или сугробах;
  • Создает стабильный коэффициент динамического и статического трения между металлическими и фрикционными дисками без рывков и вибраций.

Заливка в полость муфты моторного масла, обычной ATF для коробок-автоматов или редукторного масла 75W-90 приводит к мгновенной потере фрикционных свойств, пробуксовке задней оси и выходу из строя дорогостоящего агрегата.

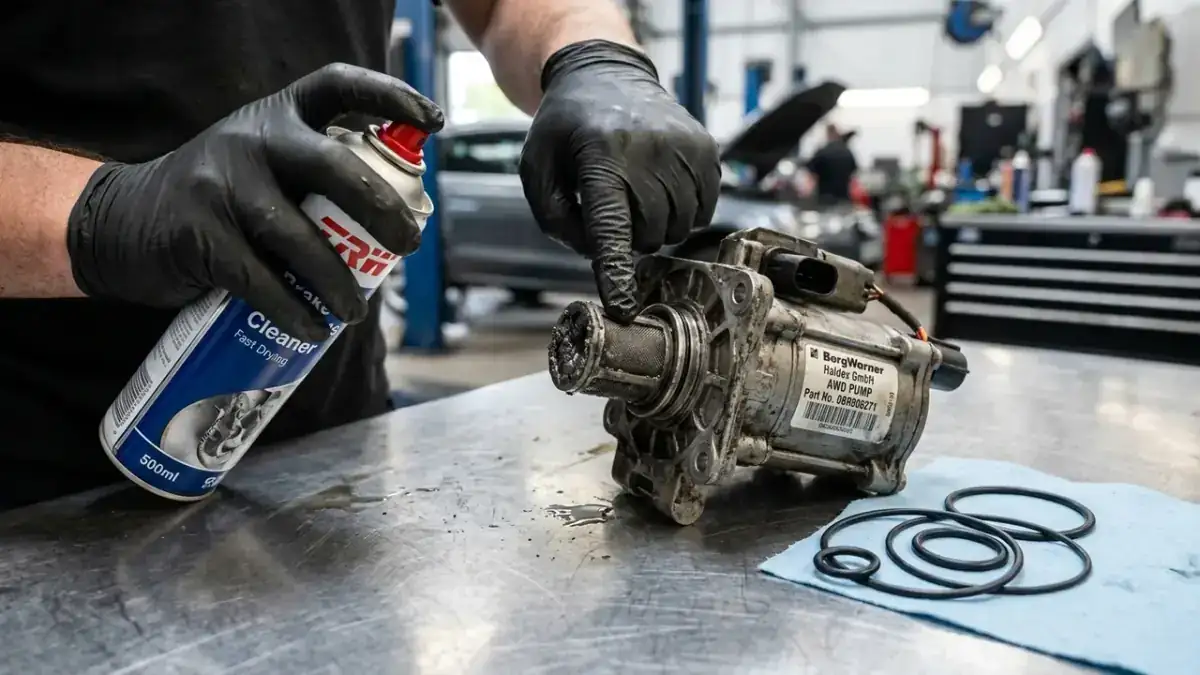

Снятый электронасос муфты BorgWarner с забитой продуктами износа сеткой заборника и новыми уплотнительными кольцами на верстаке автосервиса

Почему забивается сетка насоса и сгорает электромотор

Начиная с 5-го поколения систем Haldex / BorgWarner, инженеры отказались от внешнего сменного масляного фильтра тонкой очистки и гидравлического аккумулятора давления, упростив конструкцию узла. Давление в контуре регулируется напрямую частотой вращения крыльчатки электронасоса.

Главный конструктивный недостаток такого решения — отсутствие фильтрующего элемента большой площади. На входе в насос установлена лишь миниатюрная цилиндрическая сеточка из нержавеющей стали с размером ячейки около 50–70 микрон.

В процессе включения и проскальзывания сцепления фрикционный материал дисков неизбежно истирается. Мельчайшая пыль графита, смол и металла смешивается с трансмиссионной жидкостью, образуя густую серую взвесь.

При пробеге свыше 30 000 – 40 000 км происходят следующие процессы:

  1. Серая слизь полностью обволакивает сетку заборника насоса, перекрывая поступление масла в насосную камеру.
  2. Насос начинает работать в режиме кавитации и сухого трения. Попытки электроники поднять давление приводят к тому, что электромотор потребляет повышенный ток (свыше 6–8 Ампер вместо штатных 1.5–2.5 А).
  3. Обмотки коллекторного двигателя перегреваются, лаковая изоляция разрушается, и насос сгорает.
  4. На приборной панели высвечивается предупреждение «Полный привод неисправен» с сохранением диагностических кодов ошибок: C1112, C1113 (обрыв цепи или блокировка мотора насоса муфты) или U0114 (потеря связи с блоком AWD).

Простая замена масла методом «слил через нижнюю пробку и залил через верхнюю» бесполезна: густой ил остается на сетке насоса и на дне корпуса муфты, гарантируя повторную поломку уже через несколько тысяч километров.

Оригинальные артикулы жидкостей BorgWarner для китайских авто

С завода в муфты кроссоверов заливается оригинальный специализированный продукт разработки BorgWarner, известный под инженерной спецификацией Halbot 311 / BorgWarner AWD Fluid Gen V/VI. Автоконцерны фасуют эту жидкость в собственные фирменные канистры:

Автопроизводитель / МаркаОригинальный артикулОбъем тарыПрименяемость на автомобилях
Geely / Lynk & Co90205070001.0 лMonjaro, Tugella, Atlas Pro, Atlas AWD, Preface
Chery / Exeed / Omoda / Jaecoo154001127AA10 (Halbot 311)1.0 лTiggo 7/8 Pro Max AWD, Omoda C5 AWD, TXL, RX, Jaecoo J7/J8
Haval / Great Wall Motors2018394 / DS20183941.0 лHaval F7, F7x, Dargo, Jolion 4WD, H6 AWD
Jetour154001127AA10 / 20183941.0 лJetour T2 4WD (муфта XWD 6-го поколения с eLSD)
ChanganBorgWarner AWD Fluid1.0 лChangan CS75 Plus AWD, CS85, CS95

Оригинальная жидкость представляет собой прозрачную синтетическую смазку янтарно-желтого оттенка с характерным нерезким техническим запахом и высокой текучестью даже при отрицательных температурах.

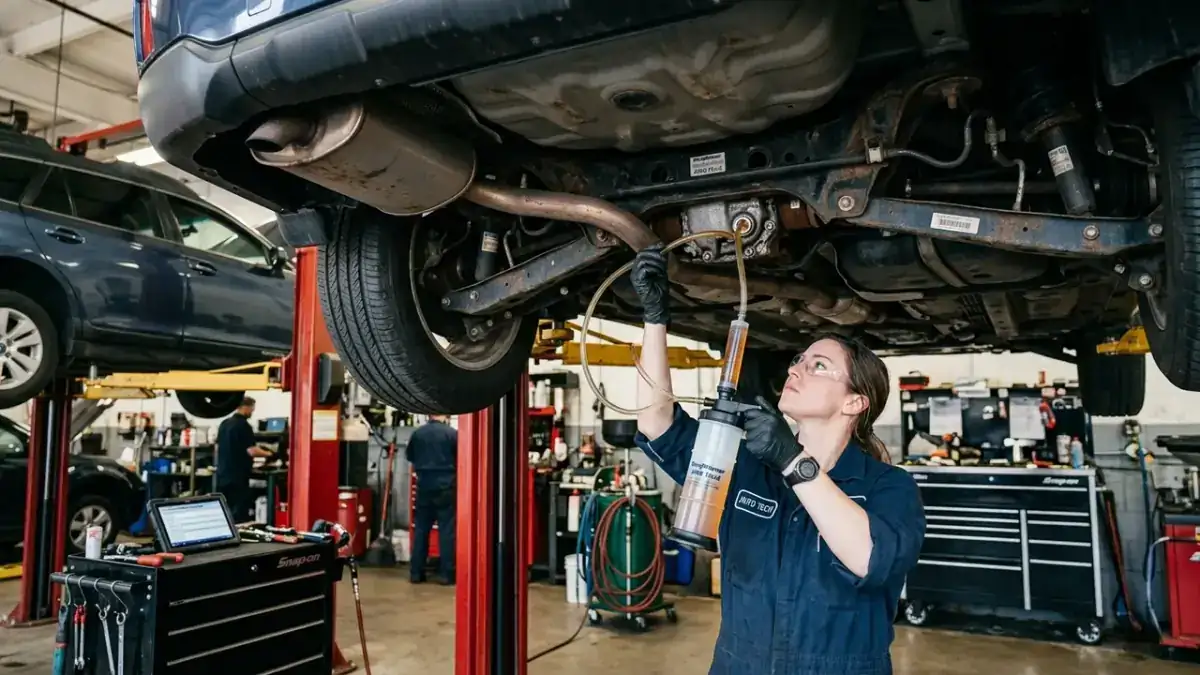

Процесс закачки свежего масла в муфту полного привода кроссовера на подъемнике с помощью мерного шприца

Проверенные аналоги масла с допуском Haldex

В связи с высокой стоимостью дилерских канистр владельцы активно используют проверенные европейские аналоги, полностью идентичные по базовым маслам и фрикционным присадкам:

1. VAG G 060 175 A2 / G 065 175 A2

Эталонная трансмиссионная жидкость для муфт Haldex 5-го поколения автомобилей концерна Volkswagen (VW, Audi, Skoda). Внутри оригинальной канистры VAG залит тот же самый конвейерный продукт BorgWarner. Поставляется в таре 1.0 л (G060175A2) и 850 мл (G065175A2). Обладает идеальной совместимостью с пакетом фрикционов китайских автомобилей.

2. Ravenol AWD-H Fluid

Специализированная полностью синтетическая трансмиссионная жидкость немецкого производства (артикул: 1211140-001 для 1 л). Разработана специально для муфт Haldex последних поколений с безаккумуляторным электронасосом. Содержит полиальфаолефиновую (ПАО) основу с нейтральными к эластомерам модификаторами трения, имеет температуру застывания -57 °C, что делает ее лучшим выбором для зимней эксплуатации в Сибири и на Крайнем Севере.

3. Febi Bilstein 101172 / SWAG 30 10 1172

Качественный европейский аналог немецкого концерна Ferdinand Bilstein (артикулы: 101172 для Febi, 30101172 для SWAG). Продукт сертифицирован по стандарту VAG G 060 175 A2. Обеспечивает стабильное сжатие фрикционов без масляного голодания при активной езде.

4. Wolf BW Fluid Gen II

Бельгийское специализированное синтетическое масло (артикул: 16142 для 1 л), напрямую ориентированное на муфты BorgWarner Generation II–VI. Демонстрирует высокую окислительную стабильность и защиту от пенообразования при затяжных пробуксовках.

5. Отечественные альтернативы: Gazpromneft G-Box AWD HLDX

Российский смазочный материал, разработанный для обслуживания полноприводных муфт кроссоверов. В лабораторных анализах показывает правильную кинематическую вязкость (около 28 сСт при 40 °C и 5.8 сСт при 100 °C), предотвращая перегрев насоса при доступной стоимости.

Заправочные объемы и регламент сервисного обслуживания

Заводской регламент автопроизводителей КНР предусматривает проверку муфты раз в 20 000 – 30 000 км, однако интервал замены в 60 000 – 100 000 км является критически завышенным.

Опыт профильных сервисных станций по ремонту агрегатов полного привода подтверждает оптимальный график:

  • Первое обслуживание: на пробеге 30 000 – 35 000 км. На этом этапе смываются продукты начальной приработки фрикционных дисков.
  • Последующие смены: каждые 35 000 – 40 000 км или раз в 2 года.
  • При регулярных выездах на песчаные пляжи, снежные целины и бездорожье интервал сокращается до 25 000 – 30 000 км.
Конфигурация муфтыЗаправочный объем при заменеПолный сухой объем
BorgWarner Gen 5 (Haval F7, Geely Monjaro, Tiggo 7 Pro Max)650 – 720 мл800 – 850 мл
BorgWarner Gen 6 / NextTrac (Haval Dargo, Jetour T2, Jaecoo J8)720 – 820 мл900 – 950 мл
Полость смежного заднего редуктора (масло 75W-90)700 – 900 мл850 – 1 000 мл

Для планового обслуживания всегда достаточно одной литровой канистры: около 700–800 мл заливается в картер, а остаток используется для прокачки и финальной корректировки уровня.

Параллельно с обслуживанием муфты рекомендуется проверять состояние технических жидкостей в коробке передач: регламент для роботизированных трансмиссий Haval 7DCT450 и вариаторов Chery CVT25 на допуске WCF-1 требует регулярного обновления фильтров гидроблока.

Пошаговая технология замены масла и промывки сетки насоса

Процедура качественного обслуживания муфты включает обязательный демонтаж насосного модуля:

  1. Подготовка и слив старой смазки:
    • Автомобиль устанавливается на подъемник. Отворачивается нижняя сливная пробка муфты (ключ Hex 5 или Torx T30).
    • Отработанная темная жидкость сливается в мерную емкость (обычно вытекает около 450–550 мл).
  2. Демонтаж электронасоса:
    • Аккуратно отсоединяется колодка электропроводки насоса.
    • Выкручиваются два винта крепления корпуса насоса к фланцу муфты.
    • Вращательными движениями насос извлекается из посадочного гнезда. В этот момент из полости выливается еще 100–150 мл грязного осадка со дна картера.
  3. Очистка сетки и замена уплотнителей:
    • С заборной части насоса счищается графитовый налет. Сетка тщательно промывается аэрозольным очистителем тормозов и продувается сжатым воздухом до металлического блеска.
    • С корпуса насоса снимаются старые резиновые уплотнительные кольца (O-rings). Устанавливаются новые кольца (ремкомплект BorgWarner DS2003058 или кольца VAG 02J 409 359), которые слегка смазываются свежим трансмиссионным маслом.
  4. Установка насоса и первичная заправка:
    • Насос аккуратно монтируется в посадочное отверстие и затягивается крепежными винтами с моментом 6–8 Н·м.
    • Нижняя сливная пробка заворачивается с новой медной шайбой с усилием 20–25 Н·м.
    • Через боковое заливное отверстие с помощью шприца нагнетается свежая жидкость до тех пор, пока она не начнет тонкой струйкой вытекать обратно через срез резьбы (около 650–700 мл). Заливная пробка временно закручивается от руки.
  5. Программная прокачка насоса (Bleeding Routine):
    • К диагностическому порту автомобиля подключается сканер (Launch, Thinkdiag, Scanmatik или дилерский софт).
    • В блоке управления полным приводом (AWD) запускается сервисная процедура «Прокачка насоса муфты» (Pump Bleeding / Functional Test).
    • Насос принудительно включается на 20–30 секунд, заполняя внутренние каналы гидроблока и рабочий поршень, вытесняя воздушные пузыри.
  6. Окончательная корректировка уровня:
    • После завершения теста заливная пробка выкручивается снова.
    • Через шприц доливается еще 50–100 мл жидкости до момента повторного появления капель из контрольного отверстия.
    • Заливная пробка затягивается с усилием 25–28 Н·м.

Грамотно выполненная процедура с механической очисткой сетки заборника и компьютерной прокачкой гарантирует надежное срабатывание полного привода в глубоком снегу и предохраняет электромотор муфты BorgWarner от перегрева и дорогостоящего ремонта.
