Опасность быстрой зарядки GBT для китайских EV

Владельцы современных китайских электрокаров (Zeekr, Lixiang, BYD, Avatr) часто сталкиваются с техническими трудностями при попытке пополнить запас энергии на дорогах общего пользования. Главная причина кроется в стандарте зарядного порта — китайском разъеме GB/T.

Хотя на бумаге процесс выглядит просто, на практике быстрая зарядка электромобиля gbt на российских зарядных станциях несет в себе скрытые инженерные риски. В этом техническом разборе мы выясним, почему происходят сбои связи, плавятся контакты и из-за чего сгорел порт зарядки gbt на китайском электромобиле у десятков владельцев в РФ.

Разница стандартов: почему возникает конфликт протоколов?

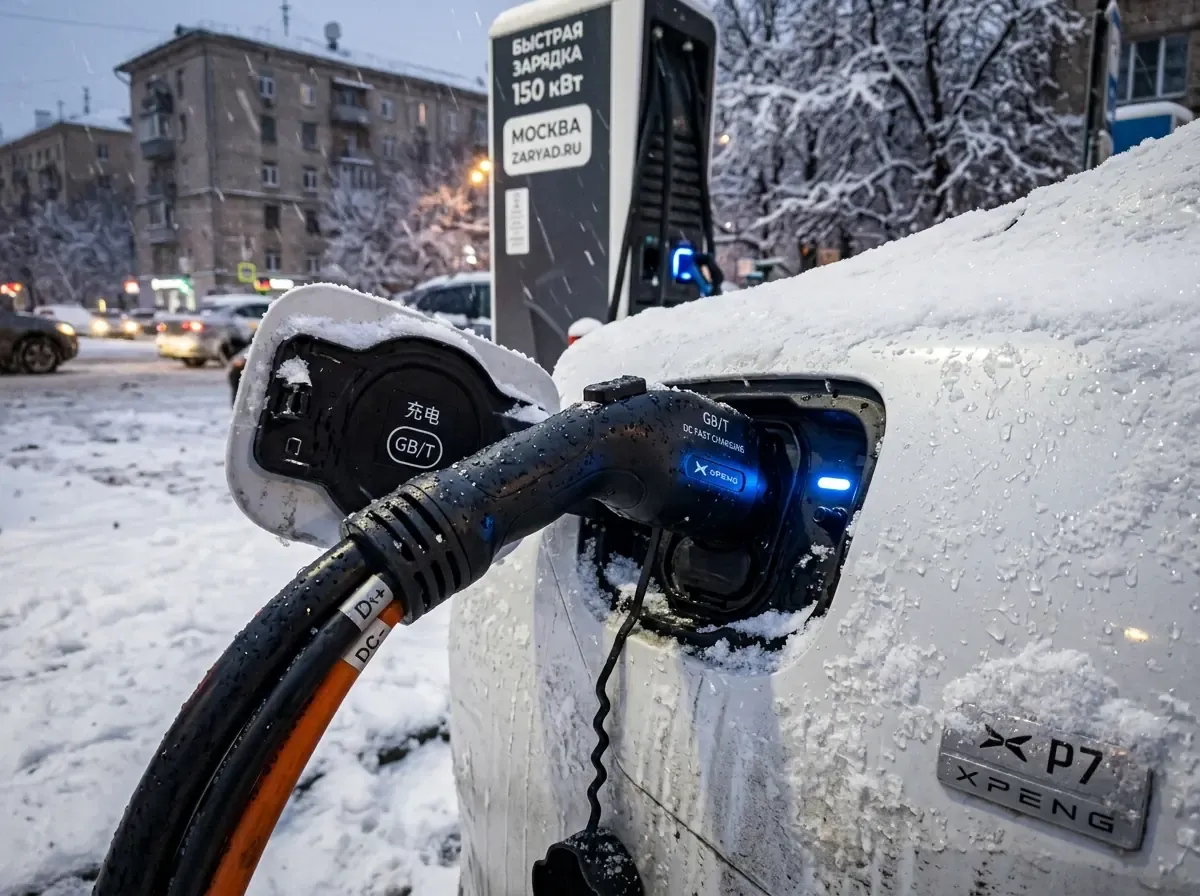

Большинство быстрых зарядных станций постоянного тока (DC) в России изначально строились под европейский стандарт CCS Combo 2 (CCS2) или японский CHAdeMO. Когда на рынке массово появились электромобили из китая, операторы сетей начали устанавливать кабели со штекером GB/T DC.

Однако китайский стандарт GB/T использует совершенно иной протокол цифрового общения CAN-шины между станцией и контроллером автомобиля (BMS), тогда как европейский CCS2 общается по протоколу PLC (Power Line Communication).

Для сопряжения станций с машинами операторы используют прошивки-конвертеры. Любая малейшая ошибка в программном коде конвертера приводит к тому, что станция выдает слишком высокий стартовый ток или не успевает вовремя снизить напряжение при запросе от BMS батареи. Результат — аварийное отключение, сопровождающееся мощной электрической дугой.

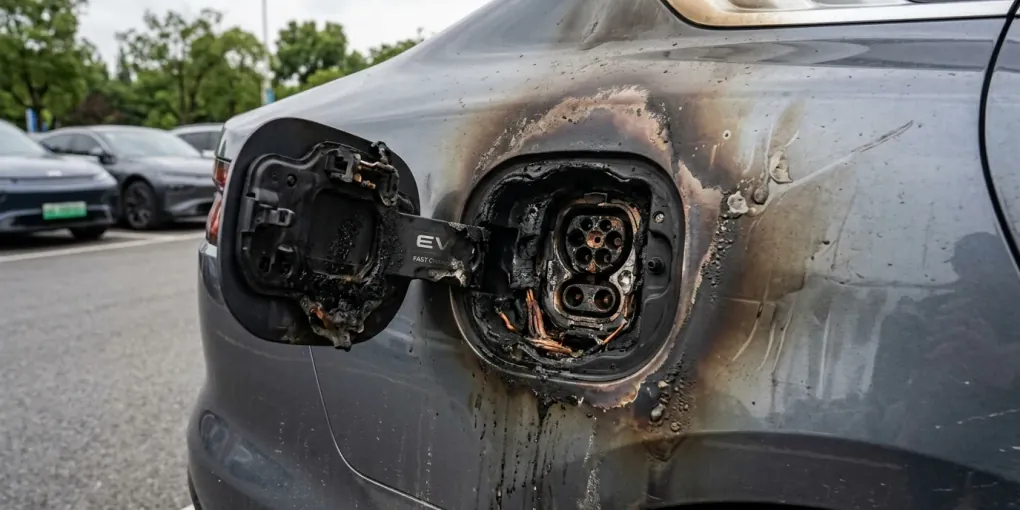

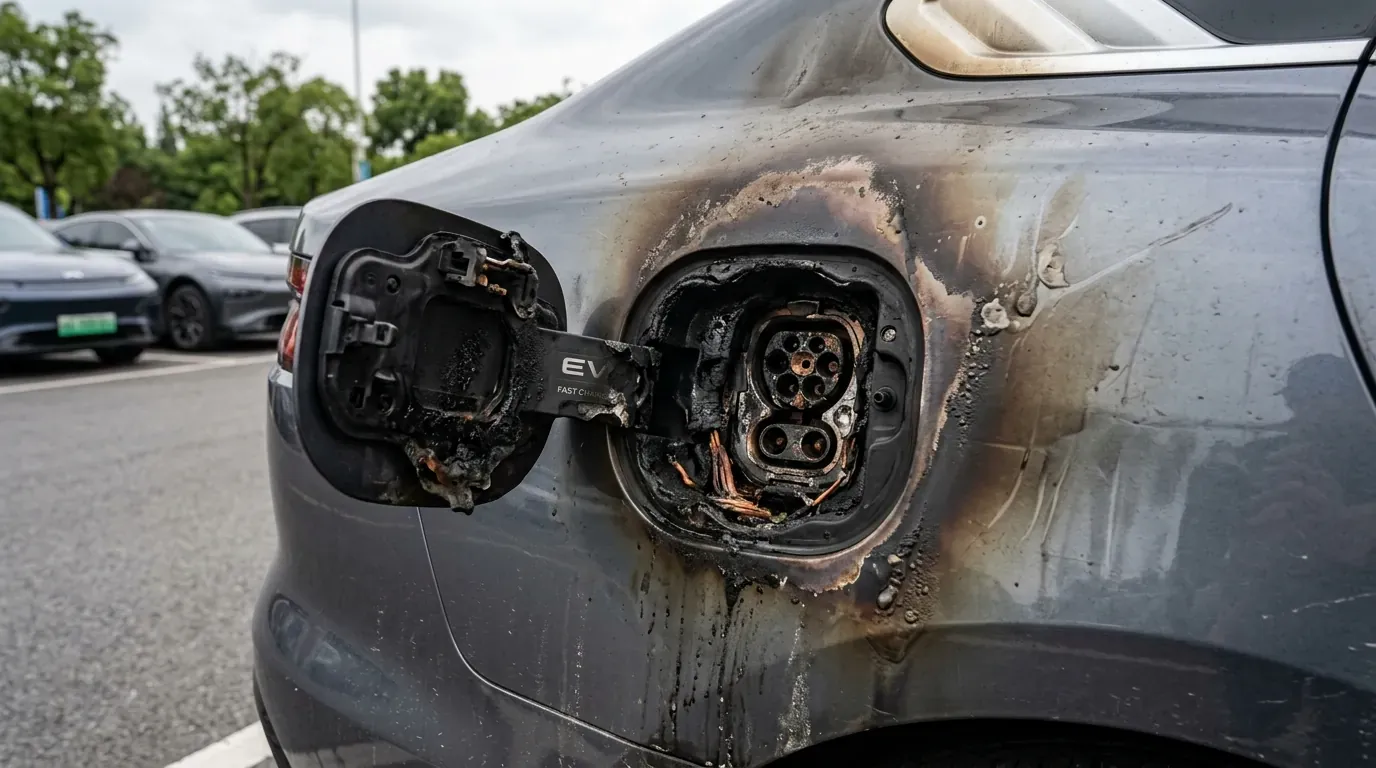

Почему горят и плавятся зарядные порты GB/T

В отличие от медленных портов переменного тока (AC), быстрая зарядка оперирует огромными мощностями. Токи во время сессии могут достигать 200–250 Ампер при напряжении до 750 Вольт. При таких экстремальных нагрузках критическое значение приобретает качество физического контакта.

Существует три основные причины теплового разрушения коннекторов:

1. Грязь, влага и окислы в гнезде: Пыль и реагенты оседают на медных контактах порта. Возникает переходное сопротивление. Согласно закону Джоуля-Ленца, выделяющаяся тепловая мощность пропорциональна квадрату силы тока: $P=I^2\times R$. При токе в 200А даже незначительное сопротивление в 0.05 Ом выделяет 2000 Вт тепла, превращая порт в обогреватель.
2. Использование дешевых переходников CCS2-GB/T: Многие импортированные машины не имеют родного порта CCS2, и владельцы заряжают их через массивные адаптеры-переходники. Дешевые неоригинальные переходники не имеют встроенных термодатчиков на контактах и не передают данные о температуре в блок управления авто. Порт нагревается свыше $120^{\circ }\text{C}$, пластик начинает плавиться, замыкая силовые шины.
3. Износ пистолетов на общественных ЭЗС: Контакты на зарядных пистолетах публичных станций со временем разбалтываются и стираются. Плохой прижим штырей в гнезде вызывает искрение и локальный перегрев.

Что происходит при выгорании порта: последствия для электроники

Когда у владельца сгорел порт зарядки gbt на китайском электромобиле, проблема редко ограничивается заменой пластикового гнезда на крыле авто:

• Повреждение жгута высоковольтных проводов: Силовые медные кабели сечением 35–50 мм² из-за нагрева теряют изоляцию. Требуется их полная замена от порта до батареи.
• Выход из стоек предохранителей батареи: Внутри тяговой АКБ установлены пиротехнические или плавкие предохранители высокого напряжения. От резкого КЗ они срабатывают, полностью блокируя машину.
• Смерть инвертора или чарджера (OBC): Скачок напряжения пробивает силовые транзисторы в бортовом зарядном устройстве, ремонт которого обходится в сотни тысяч рублей.

Тип порта и подключения	Максимальный ток	Максимальная мощность	Риск перегрева	Необходимость адаптера
Медленный порт GB/T AC	32 А	7 – 22 кВт	Минимальный	Нет (штатный кабель)
Быстрый порт GB/T DC (Прямой)	250 А	150 – 180 кВт	Средний (зависит от чистоты)	Нет
Быстрый порт через адаптер CCS2-GB/T	200 А	100 – 120 кВт	Очень высокий	Обязательно

Проблемы с блокировкой пистолета на станциях

Каждый второй владелец Zeekr или BYD сталкивался с ситуацией, когда по окончании сессии быстрой зарядки пистолет намертво застревает в порту автомобиля. Это связано с работой электрического замка-актуатора, который предотвращает случайное выдергивание кабеля под напряжением.

Если сессия завершилась некорректно (например, из-за сбоя связи со стороны зарядной станции), автомобиль считает, что ток все еще подается, и отказывается отпускать замок. Попытки выдернуть разъем силой приводят к поломке пластиковых фиксаторов внутри крыла. Единственный правильный выход — использовать механический тросик аварийной разблокировки, который китайские инженеры прячут под капотом (в районе крыла) или под обшивкой багажного отделения.

Влияние низких температур на скорость и безопасность заряда

В зимний период ситуация с зарядкой GB/T обостряется. Замерзшая литий-железо-фосфатная (LFP) батарея не способна принимать высокий ток из-за замедления химических реакций внутри ячеек.

Чтобы защитить литий от выпадения в виде металлического налета на аноде, контроллер BMS принудительно снижает принимаемую мощность до минимальных 10–15 кВт, пока встроенная система подогрева не доведет температуру ячеек хотя бы до $+15^{\circ }\text{C}$. Попытки обмануть систему и подать высокий ток напрямую через кастомные контроллеры приводят к мгновенной деградации аккумулятора и выходу из строя силовых реле.

Чек-лист безопасной зарядки китайского EV

Чтобы защитить дорогой электромобиль от выгорания силовой электроники, соблюдайте правила безопасности:

1. Регулярно очищайте порты: Купите баллончик специального сухого очистителя контактов для электроники. Продувайте и очищайте силовые колодки порта каждые 2–3 месяца.
2. Контролируйте процесс вручную: В первые 3–5 минут после запуска быстрой зарядки подойдите к порту и переходнику. Приложите руку к пластиковому корпусу адаптера — он должен оставаться прохладным или слегка теплым.
3. Не заряжайтесь на максимальной мощности через переходник: Если станция выдает 150 кВт, ограничьте ток заряда через меню мультимедиа автомобиля до безопасных 100–120А, если ПО автомобиля поддерживает эту функцию.
4. Покупайте переходники только с термоконтролем: Качественный переходник имеет встроенную плату управления и датчики температуры, размыкающие цепь при нагреве свыше $+80^{\circ }\text{C}$.

Понимание физики процессов и аккуратность при подключении кабелей — лучшая страховка от дорогостоящего ремонта высоковольтной системы вашего электромобиля.
