В отличие от классических автомобилей с двигателем внутреннего сгорания, где тепло является бесплатным побочным продуктом работы мотора, электромобиль (EV) лишен этого постоянного источника энергии. Любой нагрев салона в холодное время года требует прямых затрат электрического заряда тяговой батареи. Для решения этой проблемы инженеры используют два основных типа климатических систем: высоковольтные резистивные нагреватели (PTC-тэны) и более продвинутые тепловые насосы в электромобиле.

В этой статье мы подробно разберем физику работы теплового насоса, сравним его эффективность с классическим PTC-нагревателем и выясним, почему эта система замерзает и теряет эффективность при сильных российских морозах в $-20^{\circ}\text{C}$ и ниже.

Как устроен обогрев в электромобиле: PTC-тэн против теплового насоса

Классический резистивный нагреватель PTC (Positive Temperature Coefficient) работает по принципу обычного домашнего фена. Через полупроводниковые керамические элементы пропускается электрический ток высокого напряжения (до 400–800 В). Они нагреваются, и вентилятор прогоняет сквозь них холодный воздух, направляя его в салон.

  • Главный плюс PTC-системы — простота конструкции, мгновенный нагрев салона сразу после включения и стабильная работа при любых морозах.
  • Главный минус — крайне низкая энергоэффективность. Коэффициент полезного действия (COP — Coefficient of Performance) такой системы равен ровно $1.0$ (или 100%). Это означает, что на каждый потраченный 1 кВт·ч электричества из батареи вы получаете ровно 1 кВт·ч тепловой энергии. В сильные морозы PTC-тэн работает на максимальной мощности в 5–6 кВт, за час поездки забирая из батареи солидную долю запаса хода.

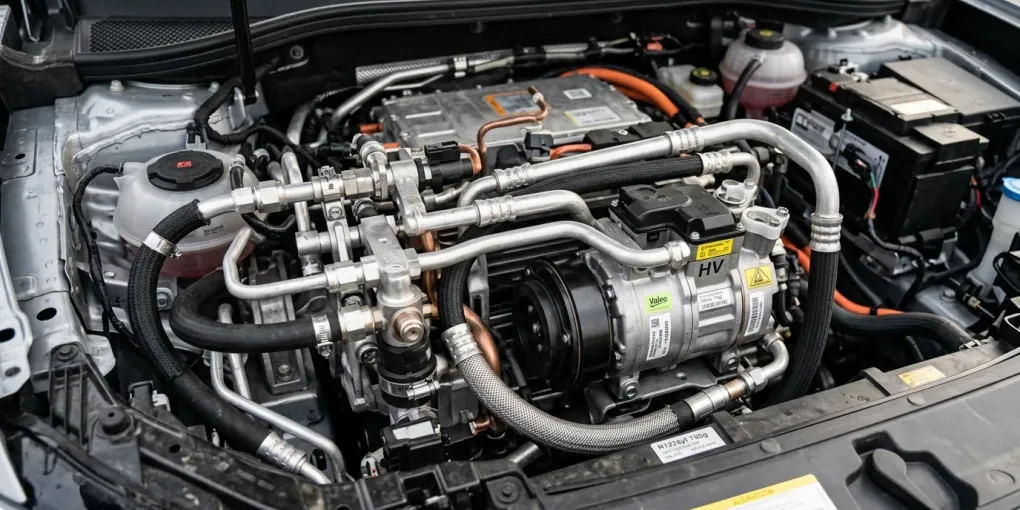

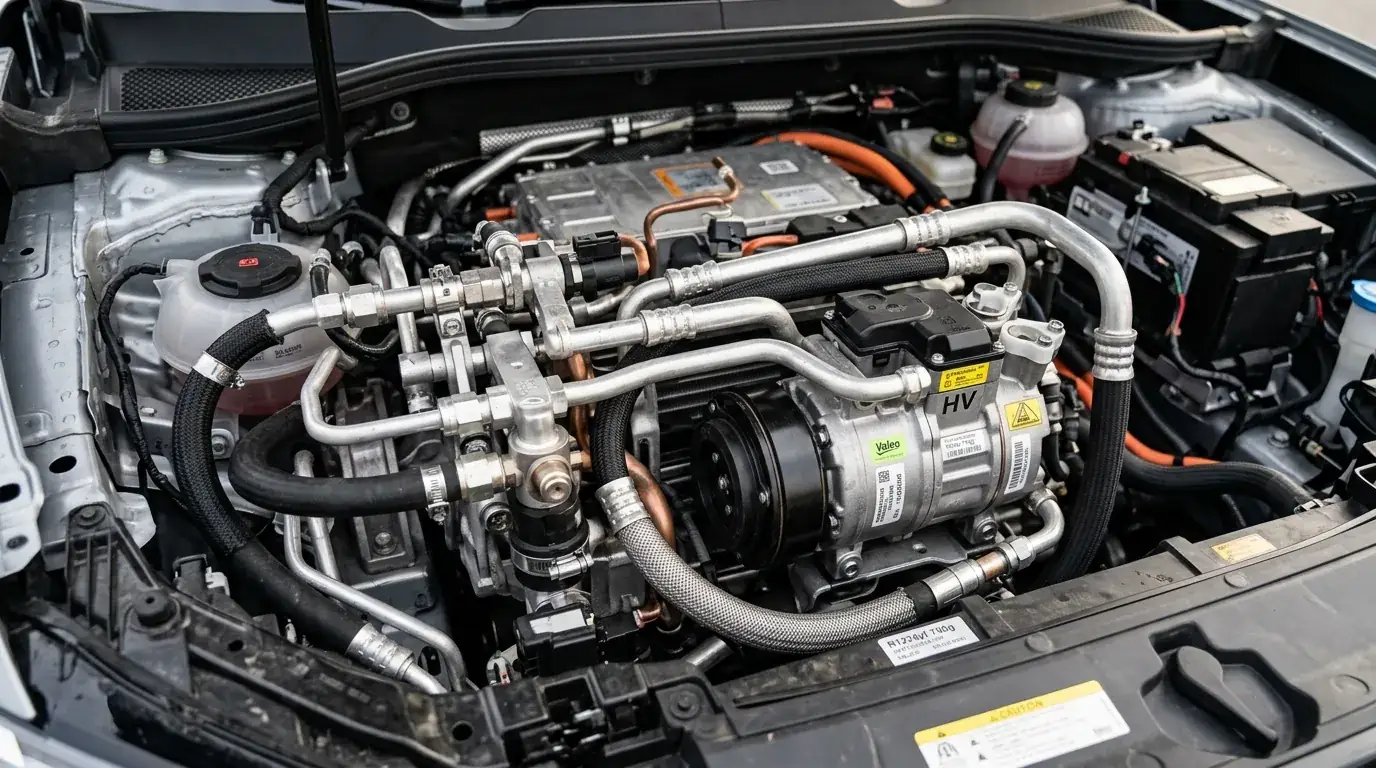

Узлы и компрессор теплового насоса под капотом электромобиля

Тепловой насос в электромобиле работает по принципу холодильника, запущенного в обратную сторону. Это замкнутая герметичная система, заполненная хладагентом (например, фреоном R134a или современным углекислым газом R744/CO2). В режиме обогрева жидкий хладагент под низким давлением подается во внешний испаритель, где он закипает и переходит в газообразное состояние при очень низких температурах, поглощая тепло из окружающего воздуха. Затем газообразный хладагент сжимается электрическим компрессором, из-за чего его давление и температура резко возрастают. Горячий газ подается во внутренний конденсатор (радиатор печки), где отдает свое тепло проходящему в салон воздуху, охлаждается, конденсируется обратно в жидкость и через расширительный клапан возвращается во внешний испаритель.

Благодаря переносу тепла, а не его генерации, коэффициент эффективности COP теплового насоса при умеренных зимних температурах (около $0^{\circ}\text{C}$) достигает значений $2.5 - 3.5$. Это означает, что затратив всего 1 кВт·ч электроэнергии на работу компрессора и вентиляторов, вы переносите в салон до 3.5 кВт·ч тепла! Потери запаса хода при этом сокращаются в 2–3 раза.

Почему эффективность падает при температурах ниже -20°C: Термодинамика процесса

С понижением температуры на улице эффективность теплового насоса стремительно падает. Это обусловлено фундаментальными законами термодинамики.

Коэффициент полезного действия идеального теплового насоса (цикла Карно) описывается формулой: $$\text{COP}{\text{Carnot}} = \frac{T{\text{hot}}}{T_{\text{hot}} - T_{\text{cold}}}$$ где $T_{\text{hot}}$ — абсолютная температура воздуха на выходе в салон (в Кельвинах), а $T_{\text{cold}}$ — абсолютная температура наружного воздуха.

По мере падения уличной температуры $T_{\text{cold}}$ разность температур в знаменателе увеличивается, что приводит к неминуемому снижению COP. На практике реальная эффективность падает еще быстрее из-за физических свойств хладагентов:

  1. При падении температуры ниже $-15^{\circ}\text{C}$ давление паров фреона во внешнем испарителе падает до околоатмосферного уровня. Компрессор больше не может прокачивать необходимый объем разреженного газа, и его производительность резко падает.
  2. Температура испарителя становится ниже температуры окружающего воздуха. Влажность, содержащаяся в воздухе, мгновенно конденсируется и замерзает на ребрах внешнего радиатора, образуя плотную ледяную шубу. Лёд блокирует обдув радиатора воздухом, полностью прекращая теплообмен. Электронике приходится регулярно запускать цикл оттайки, временно перенаправляя тепло из салона обратно на радиатор для растапливания льда.

При температурах около $-20^{\circ}\text{C}$ реальный COP большинства фреоновых тепловых насосов опускается до значения $1.0 - 1.2$. Работа компрессора при таком высоком давлении сжатия становится неэффективной и изнашивает агрегат. Поэтому при сильных морозах блок климат-контроля автоматически отключает тепловой насос и переходит на обогрев с помощью классического PTC-нагревателя.

Электромобиль заряжается на уличной станции во время сильного зимнего снегопада

Как автопроизводители решают зимнюю проблему

Для сохранения эффективности обогрева зимой инженеры внедряют гибридные системы:

  • Комбинированный нагрев: Системы (например, в Zeekr 001 и Tesla Model Y) используют тепловой насос совместно с маломощным PTC-тэном, который включается только для быстрой оттайки или помощи компрессору при пиковых нагрузках.
  • Использование тепла от агрегатов: Тепловой насос завязывается в единый жидкостный контур с системой охлаждения батареи и электродвигателей. Электроника утилизирует тепло, выделяющееся при работе инверторов и обмоток двигателей, направляя его на обогрев салона.
  • Переход на хладагент CO2 (R744): В премиальных электромобилях (например, Porsche Taycan, Audi e-tron) используются тепловые насосы на углекислом газе. Рабочее давление такой системы в 5-10 раз выше фреоновой, но углекислый газ сохраняет высокую плотность паров и отличную теплоотдачу даже при морозах до $-25^{\circ}\text{C}$, удерживая COP на уровне выше $1.5$.

Практические советы владельцам: как сохранить заряд батареи зимой

Наличие теплового насоса в электромобиле значительно упрощает зимнюю эксплуатацию, но для достижения максимальной дальности пробега владельцам стоит придерживаться нескольких простых правил:

  1. Предварительный прогрев от сети (Preconditioning): За 15–20 минут до выезда активируйте через мобильное приложение прогрев салона и тяговой батареи, пока автомобиль подключен к зарядной станции. В этом случае климатическая система и контур обогрева батареи будут потреблять электроэнергию из сети, а не из аккумулятора. Вы сядете в теплый салон с прогретой батареей (что сразу активирует рекуперацию на полную мощность) и со 100% уровня заряда.
  2. Используйте локальные подогревы: Обогрев лобового стекла, руля и сидений работает по принципу прямого контакта и является крайне экономичным. Все вместе эти элементы потребляют около 150–250 Вт электроэнергии. В то же время, прогрев всего объема воздуха в салоне даже с тепловым насосом требует от 1000 до 2000 Вт. Установите температуру климат-контроля на умеренные $19 - 20^{\circ}\text{C}$ и включите подогрев сиденья — это сбережет до 10% заряда.
  3. Режим рециркуляции воздуха: При быстром прогреве сильно замерзшего салона включайте рециркуляцию. Тепловому насосу гораздо легче повторно нагревать уже теплый воздух из салона, чем постоянно забирать ледяной забортный воздух при температуре $-15^{\circ}\text{C}$ и прогревать его с нуля.

Тепловой насос в электромобиле — критически важная технология для умеренного климата СНГ (весна, осень, мягкая зима), позволяющая сохранить до 15–20% запаса хода. Однако при падении температуры ниже $-20^{\circ}\text{C}$ законы физики берут свое, и обогрев автомобиля ложится на плечи традиционных высоковольтных тэнов.
